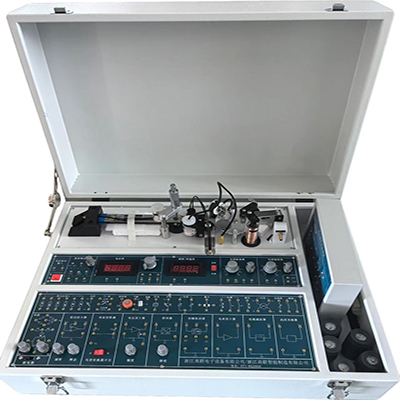

GL998C Caja de experimentos completa con sensores

I. Configuración de la caja de experimentos completa del sensor GL998C

1. Sensor de deformación metálica

Valor de resistencia a la deformación de platino: 350 Ω × 4, lámina de compensación de temperatura: 350 Ω × 2

2. Sensor de termopar

Resistencia de CC: 10 Ω

3. Transformador diferencial

Rango: ≥5 mm, Resistencia de CC: 5 Ω - 10 Ω

4. Sensor de solenoide inductivo: Rango ≥5 mm

5. Sensor de desplazamiento por corrientes de Foucault:

Rango: 3 mm, Resistencia de CC: 1 Ω - 2 Ω

6. Sensor Hall

Placa Hall semiconductora lineal fabricada por JVC, Japón. Rango: ±3 mm

7. Sensor magnetoeléctrico

Resistencia de CC: 30 Ω - 40 Ω, Sensibilidad: 0,5 V/m/s

8. Acelerómetro piezoeléctrico

Frecuencia de resonancia: >35 Hz

9. Sensor capacitivo

Rango: ±5 mm

10. Sensor de presión piezoresistivo

Rango: 15 kPa, alimentación: ≤4 V

11. Sensor de fibra óptica

Precisión: ±1 mm

12. Sensor de temperatura de unión PN

Sensibilidad: -2 mV/℃

13. Termistor

10 kΩ a 25 ℃

14. Sensor de gas (alcohol)

Rango de medición: 50-2000 ppm

15. Sensor de humedad

Rango de medición: 10 % R11-95 % HR

16. Sensor de velocidad fotoeléctrico

n ≤ 2400 r/min

17. Sensor de fotorresistencia

Resistencia en oscuridad ≥25 MΩ

18. Sensor infrarrojo Fotodiodo

Longitud del pico: 8600-9000 A°, Voltaje ≤10 V, Corriente en oscuridad ≤0,2 μA

19. Fototransistor infrarrojo

Longitud del pico: 8600-9000 A°, Voltaje ≤10 V, Corriente en oscuridad ≤0,3 μA

20. Fotocélula de silicio

Longitud de onda del pico: 0,8-0,95 μm, Voltaje en circuito abierto: 450-600 mV

21. Módulo experimental de parche de corrientes de Foucault

22. Sensor piroeléctrico de infrarrojo lejano

23. Óptico de dos plantillas

24. Alarma piroeléctrica

25. Sonda piroeléctrica

II. Proyectos experimentales de la caja de experimentos completa del sensor GL998C

1. Rendimiento de la galga extensométrica: experimento de puente de un solo brazo

2. Experimento comparativo de un solo brazo, medio puente y puente completo

3. Experimento de temperatura y compensación con galgas extensométricas

4. Experimento de puente completo de CA con galgas extensométricas

5. Experimento de desfasador

6. Experimento de detector sensible a la fase

7. Experimento de termopar

8. Aplicación de puente completo de CA: medición de amplitud

9. Aplicación de puente completo de corriente: báscula electrónica 1

10. Rendimiento del transformador diferencial

11. Experimento de compensación de tensión residual de punto cero del transformador diferencial

12. Calibración del transformador diferencial

13. Aplicación del transformador diferencial: medición de vibraciones

14. Aplicación del transformador diferencial: báscula electrónica 2

15. Rendimiento de desplazamiento estático del sensor solenoide diferencial

16. Rendimiento de desplazamiento dinámico del sensor solenoide diferencial

17. Calibración estática del sensor de corrientes parásitas

18. Influencia del material medido en las características del sensor de corrientes parásitas

19. Experimento de características estáticas y dinámicas de la superficie diferencial del sensor de capacitancia integrado

20. Aplicación del sensor de corrientes parásitas: báscula electrónica 3

21. Características de desplazamiento estático de excitación de CC del sensor Hall

22. Aplicación del sensor Hall: báscula electrónica cuatro

23. Experimento de las características de desplazamiento estático de excitación de CA del sensor Hall

24. Aplicación del sensor Hall: medición de amplitud

25. Experimento de rendimiento del sensor magnetoeléctrico

26. Experimento de respuesta dinámica del sensor piezoeléctrico

27. Efecto de la capacitancia del cable del sensor piezoeléctrico en los amplificadores de tensión y carga

28. Experimento con un sensor de presión piezorresistivo de silicio difuso

29. Respuesta dinámica de las características de haces paralelos dobles: efectos sinusoidales en estado estacionario

30. Aplicación de sensores de corrientes de Foucault: medición de amplitud

31. Experimento con un sensor de desplazamiento de fibra óptica

32. Experimento de medición de temperatura del sensor de temperatura de la unión PN

33. Experimento de demostración de medición de temperatura del termistor

34. Experimento de resistencia de humedad (RH)

35. Experimento con un sensor de gas

36. Experimento del sistema de adquisición de datos: ejemplo de adquisición dinámica

37. Experimento con sistema de adquisición de datos: ejemplo de adquisición estática

38. Experimento de medición de velocidad con sensor fotoeléctrico reflectante

39. Experimento de características de fotocélulas de silicio

40. Experimento de características de fotodiodos y transistores

41. Experimento con fotorresistencia

42. Experimento piroeléctrico de infrarrojo lejano
