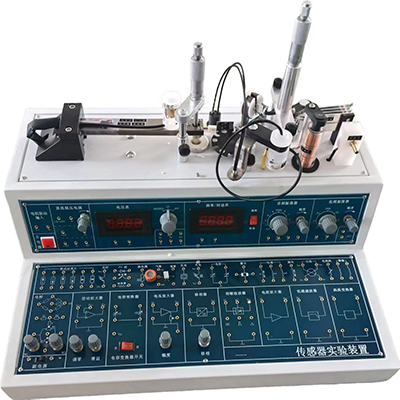

GL998 Banco de pruebas de sensores

El banco de pruebas de sensores GL998 incluye sensores de deformación metálica, sensores de termopar, transformadores diferenciales, sensores de solenoide inductivos, sensores de desplazamiento por corrientes de Foucault, sensores Hall, sensores magnetoeléctricos, sensores de aceleración piezoeléctricos, sensores capacitivos, sensores de presión piezorresistivos, sensores de fibra óptica, sensores de temperatura de unión PN, termistores, sensores de gas, sensores de humedad, sensores de velocidad fotoeléctricos y otros sensores.

I. Configuración del banco de pruebas del sensor GL998

1. Sensor de deformación metálica

Valor de resistencia a la deformación de platino: 350 Ω × 4, lámina de compensación de temperatura: 350 Ω × 2

2. Sensor de termopar

Resistencia de CC: 10 Ω, compuesto por dos termopares de cobre-constantán en serie

3. Transformador diferencial

Rango: ≥5 mm; resistencia de CC: 5 Ω-10 Ω

4. Sensor de solenoide inductivo: Rango ≥5 mm

5. Sensor de desplazamiento por corrientes de Foucault

Rango: 3 mm; resistencia de CC: 1 Ω-2 Ω

6. Sensor Hall

Placa Hall semiconductora lineal fabricada por JVC, Japón; rango: ±3 mm

7. Sensor magnetoeléctrico

Resistencia de CC: 30 Ω-40 Ω; sensibilidad: 0,5 V/m/s

8. Aceleración piezoeléctrica Sensor

Consta de dos chips piezoeléctricos cerámicos y bloques de masa de cobre. Frecuencia de resonancia: >35 Hz

9. Sensor capacitivo

Rango: ±5 mm, sensor capacitivo diferencial de área variable compuesto por dos conjuntos de placas fijas y un conjunto de placas móviles.

10. Sensor de presión piezoresistivo

Rango: 15 kPa, alimentación: ≤4 V

11. Sensor de fibra óptica

Sensor de guía de luz compuesto por fibra óptica de distribución semicircular en forma de Y, circuitos de transmisión y recepción, rango lineal: ±1 mm.

12. Sensor de temperatura de unión PN

Sensor de temperatura fabricado con las excelentes características lineales de temperatura y voltaje de la unión PN de semiconductores.

Sensibilidad: -2 mV/℃.

13. Termistor

Termistor semiconductor NTC: El sistema de temperatura es negativo, 10 K a 25 °C Ω

14. Sensor de gas (alcohol)

Rango de medición: 50-2000 ppm

15. Sensor de humedad

Rango de medición: 10 % R11-95 % HR

16. Sensor de velocidad fotoeléctrico

n ≤ 2400 r/min

II. Especificaciones del equipo

El tamaño del banco de pruebas del sensor GL998 es de 500 x 420 x 320 mm

III. Elementos experimentales

1. Rendimiento de la galga extensométrica: puente de un solo brazo

2. Experimento comparativo de un solo brazo, medio puente y puente completo

3. Temperatura y compensación de la galga extensométrica

4. Experimento con termopar

5. Desfasador Experimento

6. Experimento con detector sensible a la fase

7. Experimento con galgas extensométricas - Puente completo de CA

8. Aplicación del puente completo de CA - Medición de amplitud

9. Aplicación del puente completo de corriente - Báscula electrónica 1

10. Rendimiento del transformador diferencial

11. Experimento de compensación de tensión residual de punto cero del transformador diferencial

12. Calibración del transformador diferencial

13. Aplicación del transformador diferencial - Medición de vibraciones

14. Aplicación del transformador diferencial - Báscula electrónica 2

15. Rendimiento de desplazamiento estático del sensor solenoide diferencial

16. Rendimiento de desplazamiento dinámico del sensor solenoide diferencial

17. Calibración estática del sensor de corrientes parásitas

18. Material del objeto medido: Impacto en las características de los sensores de corrientes parásitas

19. Aplicación de sensores de corrientes parásitas - Medición de amplitud

20. Aplicación de sensores de corrientes parásitas - Básculas electrónicas 3

21. CC Características de desplazamiento estático de excitación de sensores Hall

22. Aplicación de sensores Hall - básculas electrónicas 4

23. Experimento sobre las características de desplazamiento estático de excitación de CA de sensores Hall

24. Aplicación de sensores Hall - medición de amplitud

25. Impacto de la capacitancia del cable del sensor piezoeléctrico en amplificadores de tensión y carga

26. Experimento de respuesta dinámica de sensores piezoeléctricos

27. Rendimiento de sensores magnetoeléctricos

28. Características estáticas y dinámicas del sensor de capacitancia de área diferencial

29. Características dinámicas de haces paralelos dobles - influencia del estado estacionario sinusoidal

30. Experimento con sensor de presión piezorresistivo de silicio difuso

31. Experimento con sensor de desplazamiento de fibra óptica

32. Experimento de medición de temperatura con sensor de temperatura de unión PN

33. Experimento de demostración de medición de temperatura con termistor

34. Experimento con resistencia sensible a la humedad

35. Experimento con sensor de gas

36. Reflectivo Experimento de medición de velocidad con sensor fotoeléctrico

37. Experimento con sistema de adquisición de datos: ejemplo de adquisición estática

38. Experimento con sistema de adquisición de datos: ejemplo de adquisición dinámica

39. Experimento con microsistema de detección de sensores
