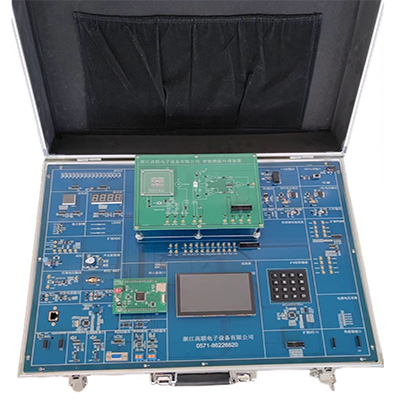

GLCG-XS-2300 Caja de experimentos con sensor inteligente

I. Descripción del producto

En los últimos años, con el desarrollo de la industria de circuitos integrados, la tecnología de fabricación inteligente y la tecnología informática, los sensores y microcontroladores inteligentes se han popularizado, su tecnología ha madurado y sus aplicaciones se han extendido. Además, desempeñan un papel cada vez más importante en los campos de la información electrónica, las comunicaciones en red, la tecnología de control industrial y la industria médica. La caja de experimentos con sensores inteligentes GLCG-XS-2300 considera plenamente las necesidades de enseñanza, adopta el método de placa base y está equipada con diversas interfaces de uso común, incluyendo una interfaz de expansión para aplicaciones de sensores.

II. Configuración del producto

1. Esta caja de experimentos con sensores inteligentes utiliza el núcleo Cortex-M4 como controlador principal de la plataforma experimental y es compatible con el módulo de expansión del controlador de la serie STC51.

2. Equipada con una pantalla táctil capacitiva de 4 pulgadas con una resolución de 800*480 como terminal de visualización y control.

3. Cuenta con una interfaz Ethernet de 10M/100M que permite ampliar los experimentos de red. Equipado con una interfaz RS232, una interfaz RS485 y una interfaz de bus CAN2.0.

4. Equipado con una interfaz de módulo de red inalámbrica, con módulos de comunicación Wi-Fi, Bluetooth y ZigBee.

5. Recursos de interfaz: interfaz de depuración serie USB, una interfaz de sensor de 13 pines, una interfaz de expansión de E/S 2*7, una interfaz de salida de voltaje ajustable, una interfaz de salida de corriente controlable, una interfaz de medición de corriente, una interfaz de fuente de alimentación externa de ±12 V, una interfaz de fuente de alimentación externa de ±5 V y una interfaz de depuración para simulador de módulo de red inalámbrica.

6. Recursos de la placa base:

(1) Cuenta con dos circuitos DC/DC y tres circuitos LDO. La placa base, la placa del sensor y la placa base se alimentan de forma independiente.

(2) Alarma sonora y luminosa integrada.

(3) Botones de matriz industrial 4x4 y tubos digitales integrados.

(4) Asiento magnético en la placa del sensor y puerto de cableado de 2x9 sensores.

(5) 1 interfaz de expansión de E/S de 2x7 de 2,54 mm.

(6) Equipado con una pantalla LCD táctil capacitiva de 4,3 pulgadas.

(7) Interfaz Ethernet.

(8) Interfaz de descarga de programa para módulo de red inalámbrica de 2x6 de 2,54 mm.

(9) Interfaz de depuración de USB a puerto serie.

(10) Selector de configuración del modo de arranque.

(11) Puerto serie RS232 (con conector hembra DB9).

(12) 1 RS485.

(13) 1 interfaz de bus CAN2.0.

(14) 2 botones independientes.

(15) Interfaz para tarjeta TF y tarjeta de memoria.

(16) Bloqueo de la placa de circuito.

(17) Soporte de batería posterior para reloj en tiempo real RTC.

(18) Interfaz de módulo de red inalámbrica, puerto de descarga e interfaz de depuración correspondientes.

(19) Botón de reinicio.

(20) Interfaz de medición de voltaje adaptativo de 0-40 V.

(21) Interfaz de salida de voltaje controlable de 1-9,9 V.

(22) Interfaz de salida de corriente controlable de 4-20 mA.

(23) Interfaz de medición de corriente de 0-1500 mA.

(24) Con interfaces de voltaje de ±12 V y ±5 V.

(25) Hay dos maneras de conectar la placa del sensor a la placa base: mediante cables banana o directamente mediante cables de conexión 2x10.

(26) Ranura de expansión de 13 pines incorporada, en la que se pueden conectar sensores de temperatura y humedad, ventilador de CC, intensidad de luz, sensor fotoeléctrico, llama, gas combustible, potenciómetro, zumbador, relé, tacto, infrarrojo humano, medición ultrasónica y otros.

III. Proyecto experimental

1. Experimento con un sensor de velocidad automático

Escribir el programa del MCU, recopilar la señal de velocidad y mostrarla gráficamente en la pantalla LCD. Este dispositivo puede interactuar con la pantalla táctil capacitiva para controlar el motor y ajustar la velocidad.

(1) Accionamiento del motor

(2) Medición de velocidad

(3) Función de autodiagnóstico del sensor de velocidad automático

(4) Control de velocidad PID

2. Experimento con un sensor de medición de luz inteligente

Escribir el programa del MCU, recopilar la señal de intensidad de luz y mostrarla gráficamente en la pantalla LCD. Este dispositivo puede interactuar con la pantalla táctil capacitiva para controlar la luz RGB y ajustar su intensidad.

(1) Experimento de conversión de voltaje a corriente constante y emisión de luz de conducción

(2) Experimento de luz tricolor RGB

(3) Experimento de amplificador operacional

(4) Experimento de detección de voltaje

3. Experimento de sensor de temperatura inteligente

Desarrolle un programa informático de un solo chip para recopilar señales de temperatura y mostrarlas gráficamente en la pantalla LCD. Además, puede interactuar con la pantalla táctil capacitiva para controlar la placa calefactora y ajustar la temperatura.

(1) Experimento de calentamiento de placa de refrigeración de semiconductores

(2) Experimento de disipación de calor del ventilador

(3) Experimento de amplificación y adquisición de la señal de temperatura PT100

(4) Experimento de control de temperatura de bucle cerrado

4. Placa de expansión de aplicación de sensores

Experimento de sensor de tensión de báscula electrónica con circuito puente, sensor Hall, sensor de corrientes parásitas, ventilador de CC, relé y control de zumbador; experimento de medición de temperatura, humedad e intensidad de luz; experimento de detección táctil y fotoeléctrica; experimento de alarma de llama y gas inflamable. Experimento de infrarrojos humanos, etc.

(1) Ventilador de CC

(2) Relé

(3) Zumbador

(4) Temperatura y humedad

(5) Medición de intensidad de luz

(6) Tacto

(7) Sensor fotoeléctrico

(8) Llama

(9) Gas combustible

(10) Infrarrojo humano

(11) Medición ultrasónica

(12) Potenciómetro

5. Experimento de interacción de voz:

(1) Función de interacción de voz con inteligencia artificial

(2) Consulta de valores del sensor por voz

(3) Control por voz

6. Parte Cortex-M4:

(1) Introducción a RealView MDK

(2) Instalación y uso

(3) Introducción a STM32CUBEMX

(4) Instalación y uso

(5) Experimento de marquesina

(6) Experimento de alarma sonora y luminosa

(7) Experimento de interrupción de tecla

(8) Experimento de transmisión y recepción de datos a través del puerto serie UART 1

(9) Sistema SysTick Experimento de tictac

(10) Experimento de visualización de tubo digital de escaneo de teclas

(11) Experimento de conversión analógico-digital de ADC

(12) Experimento de conversión digital-analógica de DAC

(13) Experimento de modo bucle invertido CAN

(14) Experimento de reloj en tiempo real RTC

(15) Experimento de lectura y escritura de memoria NOR FLASH

(16) Experimento de acceso a memoria NAND Flash

(17) Experimento de acceso al sistema de archivos FATFS de tarjeta SD

(18) Experimento de ping LWIP de componente de red TCP/IP

(19) Experimento de visualización de pantalla LCD

(20) Experimento táctil de pantalla LCD
