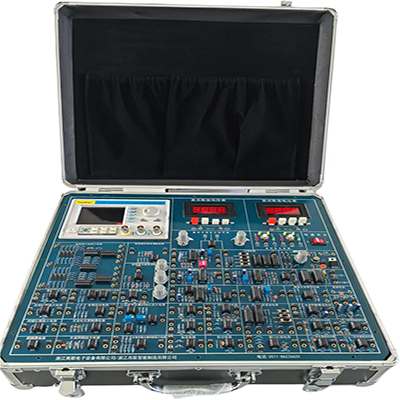

GLCK-2 Plataforma experimental de circuitos de medida y control

I. Resumen

Esta plataforma experimental de circuitos de medición y control consta de un circuito de generación de señales, un circuito de amplificación de señales, un circuito de procesamiento de señales, un circuito de conversión de detección de señales, etc. Es ideal para la enseñanza de especialidades relacionadas, como instrumentos de precisión, tecnología de medición y control, e instrumentos.

II. Módulos funcionales principales

1. Fuente de alimentación regulada de CC:

Seis canales: ±5 V/0,5 A, ±12 V/0,5 A, dos canales de 0-18 V/0,5 A, todos con función de alarma sonora con protección contra cortocircuitos.

2. Generador de señales funcionales y frecuencímetro digital:

Esta serie es un generador de señales basado en tecnología de síntesis digital directa (DDS), con diseño FPGA y una fuente de alimentación de amplio voltaje de 9 V a 36 V CC. Puede generar ondas sinusoidales, cuadradas (ciclo de trabajo ajustable del 1 % al 99 %), triangulares, de diente de sierra y otras formas de onda funcionales. La salida efectiva máxima supera los 10 Vpp, el rango de frecuencia es de 0,01 Hz a 2 MHz y la resolución es de 10 MHz. Además, cuenta con salida síncrona TTL y múltiples funciones, como contador y frecuencímetro de 60 MHz. Es fácil de usar, presenta alta estabilidad de señal y permite ajustar la amplitud y la polarización de CC de la señal de salida. También cuenta con función de barrido de frecuencia, admite barrido lineal y logarítmico, y permite configurar arbitrariamente el rango y la duración del barrido. Es un equipo ideal para entusiastas de la electrónica, laboratorios, líneas de producción, docencia e investigación científica. También puede utilizarse como módulo de soporte para equipos industriales.

(1) Alta precisión de frecuencia: La precisión de frecuencia puede alcanzar 10-6.

(2) Alta resolución de frecuencia: La resolución de frecuencia en todo el rango es de 10 MHz.

(3) Sin límite de rango: La frecuencia en todo el rango no se divide en pasos y se puede configurar digitalmente.

(4) Alta precisión de la forma de onda: La forma de onda de salida se sintetiza mediante el valor de cálculo de la función, con alta precisión y baja distorsión.

(5) Múltiples formas de onda: sinusoidal, cuadrada, triangular y de diente de sierra.

(6) Características de barrido: Cuenta con una función de barrido de frecuencia, cuyos puntos de inicio y fin se pueden configurar arbitrariamente.

(7) Características de almacenamiento: Puede almacenar 10 grupos de parámetros de estado del instrumento configurados por el usuario, que pueden consultarse y reproducirse en cualquier momento.

(8) Modo de funcionamiento: Todas las operaciones de teclas, pantalla LCD1602 de cristal líquido en inglés, configuración digital directa o ajuste continuo mediante perilla.

(9) Alta fiabilidad: Circuito integrado de gran escala, tecnología de montaje superficial, alta fiabilidad y larga vida útil.

(10) Medición de frecuencia: Con función de frecuencímetro de 60 MHz integrado, mide la frecuencia de señales internas y externas.

(11) Canal de salida: Una salida de forma de onda principal y una salida de nivel TTL sincronizada con la forma de onda principal.

(12) Forma de onda de salida: onda sinusoidal, onda cuadrada (ciclo de trabajo ajustable), onda triangular, onda de diente de sierra ascendente, onda de diente de sierra descendente.

(13) Amplitud de salida: ≥10 Vp-p (sin carga)

(14) Impedancia de salida: 0 Ω ± 10 %

(15) Rango de conteo: 0-4294967295

(16) Rango de medición de frecuencia: 1 Hz ~ 60 MHz

3. Voltímetro digital de CC:

Rango de 0 a 20 V, dividido en tres rangos: 200 mV, 2 V y 20 V.

4. Módulos experimentales completos:

Proporciona circuitos generales, circuitos de amplificadores diferenciales, circuitos de comparación de ventanas, unidades de circuitos de subdivisión de resistencias y otros módulos.

III. Contenido experimental de esta plataforma experimental de circuitos de medición y control

1. Experimento con amplificador diferencial

2. Experimento con amplificador de señal

3. Experimento con circuito de operación de señal

4. Experimento con comparador de tensión

5. Experimento de subdivisión de fase en cadena de resistencias

6. Experimento de modulación y demodulación de amplitud

7. Experimento con puente de modulación de fase

8. Experimento con circuito de modulación por ancho de pulso

9. Experimento de modulación y discriminación de frecuencia

10. Experimento de modulación y demodulación por multiplicación conmutada

11. Experimento de detección completa con rectificación de precisión

12. Experimento de detección sensible a la fase de onda completa conmutada

13. Experimento con circuito seguidor de tensión

14. Experimento con circuito seguidor de tensión CA

15. Experimento con circuito amplificador combinado bootstrap

16. Experimento con circuito amplificador de supresión de modo común alto con doble amplificador operacional inversor en serie

17. Experimento con circuito amplificador de rechazo de modo común alto con doble amplificador operacional en serie en fase

18. Experimento con amplificador de rechazo de modo común alto con tres amplificadores operacionales Circuito

19. Experimento de un circuito de modulación de amplitud por multiplicación de tipo interruptor

20. Experimento de un circuito de modulación de ancho de pulso por variación de resistencia

21. Experimento de un circuito de modulación de ancho de pulso por variación de tensión

22. Experimento de un circuito de filtro paso bajo activo de segundo orden

23. Experimento de un circuito de filtro paso alto activo de segundo orden

24. Experimento de un circuito de filtro paso banda activo de segundo orden

25. Experimento de un circuito de filtro supresor de banda activo de segundo orden

26. Experimento de un circuito de filtro de condensador por conmutación

27. Experimento de un circuito de subdivisión de cadena de resistencias

28. Experimento de un circuito de bucle de enganche de fase

29. Experimento de un circuito de multiplicación de frecuencia de bucle de enganche de fase

30. Experimento de un circuito de división de frecuencia
