GLW-2A Caja de experimentos de Internet de las cosas

I. Introducción del equipo

La caja de experimentación GLW-2A para Internet de las Cosas es un equipo de enseñanza y capacitación para estudiantes de informática, informática e Internet de las Cosas. Se compone principalmente de una placa base, un kit de sensores, un kit de chip único, un kit de actuadores, un kit de identificación automática, una computadora, una mesa de operaciones, un paquete de cables para el kit de capacitación en desarrollo de aplicaciones de redes de sensores, un conmutador, un enrutador, una plataforma en la nube, herramientas de desarrollo y una guía de capacitación.

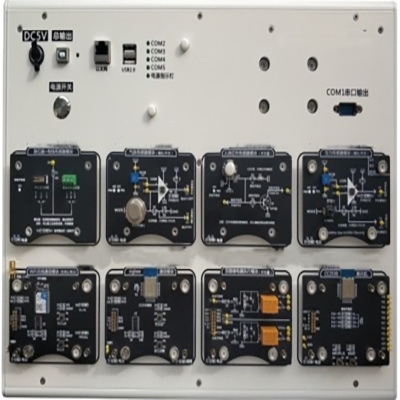

La caja de experimentación está equipada con una placa base de alto rendimiento y una interfaz de expansión, y ofrece una variedad de módulos de Internet de las Cosas y módulos de sensores para elegir. La placa base y el módulo están diseñados con un método de conexión de succión magnética no fija. Se pueden adsorber directamente en la ranura correspondiente de la plataforma experimental para su uso sin cableado adicional. La ranura de la placa base y el módulo de enseñanza utilizan contactos de sonda elásticos para proporcionar alimentación y transmisión de señales. Los estudiantes pueden conectar módulos para realizar experimentos de forma arbitraria, completar los conocimientos básicos del Internet de las Cosas y realizar experimentos complejos de redes multimódulo, y cuentan con una gran capacidad de expansión.

Esta caja experimental cuenta con una amplia gama de recursos y ofrece docenas de experimentos para cursos. Permite completar la formación experimental en diversos cursos, como tecnología de microcomputadoras de un solo chip, sistemas embebidos, tecnología RFID, tecnología ZigBee, tecnología de identificación por radiofrecuencia, tecnología de comunicación inalámbrica, tecnología de internet, tecnología de sensores, adquisición de datos, redes de sensores inalámbricos, desarrollo de aplicaciones del Internet de las Cosas (IoT), desarrollo de terminales inteligentes, diseño de circuitos, tecnología de circuitos integrados y tecnología de aplicaciones electrónicas. El experimento del curso proporciona recursos de software y hardware abiertos, enfocados en el desarrollo de la capacidad práctica de los estudiantes, y permite realizar docencia, investigación científica, diseño de tesis de graduación y otros temas relacionados con el Internet de las Cosas.

II. Características de la caja experimental

La caja experimental del Internet de las Cosas GLW-2A proporciona fuentes de alimentación comunes como 3,3 V, 5 V y 12 V, con una corriente máxima de 10 A, lo que satisface todas las necesidades de alimentación. Además, cuenta con interfaces comunes como puerto serie, puerto USB y Ethernet. La caja experimental es compatible y ampliable, lo que facilita las actualizaciones secundarias. Puede actualizar el módulo con accesorios, lo que le permitirá ahorrar costos de forma efectiva.

1. Con fuente de alimentación integrada, la caja experimental solo necesita conectar un cable de alimentación, lo cual es fácil de usar.

2. Ofrece interfaz USB, interfaz de descarga J-link, interfaz de descarga CC-debug e interfaz de puerto serie para una fácil expansión.

3. HUB USB integrado: a través de un concentrador USB, se pueden ampliar 8 interfaces USB. Al transmitir datos, el módulo de Internet de las Cosas no necesita conectar un cable de datos adicional.

4. Cuenta con 8 ranuras universales para módulos experimentales, diseño integrado de protección contra cortocircuitos y admite experimentos de enlace de 8 módulos. Puede realizar aplicaciones integrales de múltiples módulos basándose en el aprendizaje de un único punto de conocimiento y completar diversos experimentos de redes complejas, como experimentos de redes de sensores inalámbricos.

5. Incluye botón de reinicio de la placa base y botón de reinicio del simulador ZigBee. En caso de confusión entre la comunicación y la depuración de la simulación, simplemente presione el botón de reinicio para restablecer el estado inicial.

6. Interfaz integrada de adquisición de instrumentos virtuales (opcional) para facilitar el análisis de datos en experimentos de Internet de las Cosas.

7. Cada terminal COM tiene una luz indicadora (amarilla). Cuando los módulos COM1-COM4 funcionan correctamente, la luz indicadora permanece encendida, y también hay una luz indicadora de funcionamiento de la placa base (azul). Cuando la plataforma experimental funciona correctamente, la luz indicadora permanece encendida.

8. Gracias a su módulo extraíble magnéticamente, es fácil de actualizar y, una vez disponible un nuevo módulo, se puede conectar sin problemas.

9. La caja experimental está dividida en dos capas. La capa superior es la placa inferior principal, con una estructura integrada que permite combinar módulos a voluntad. La capa inferior cuenta con una estructura de partición que permite almacenar módulos y herramientas experimentales.

10. Amplia gama de temas.

La caja experimental abarca la formación experimental en diversas disciplinas, como tecnología de sensores, tecnología integrada, ingeniería de Internet de las Cosas, identificación automática, ingeniería de comunicaciones electrónicas y automatización.

III. Configuración de la caja experimental:

1. Sensores: Sensores de luz, humo, gas, presión atmosférica, PM2.5, ultrasonidos, temperatura y humedad, temperatura y humedad del suelo, cerca infrarroja, imán de puerta, infrarrojos humanos, relé, medición de temperatura infrarroja, controlador de motor de CC, actuador de motor paso a paso, sensor de aceleración de tres ejes y otros.

2. Módulos magnéticos desmontables: Módulo de microcomputadora de 51 chips, módulo LoRa, módulo STM32, módulo RFID, módulo de ejecución LED, módulo ZigBee, módulo Arduino UNO, módulo 4G, módulo NB-IOT, módulo WiFi, módulo de control remoto por infrarrojos, módulo de comunicación de banda estrecha, módulo de comunicación de enrutamiento perimetral IPV6 y otros módulos experimentales de IoT.

3. Puerta de enlace inteligente: Esta puerta de enlace es un producto de desarrollo propio con una pantalla táctil de 7 pulgadas, sistema operativo Linux/Android y software de computadora host compatible.
