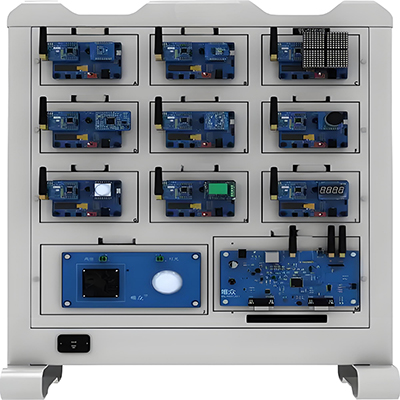

GLW-2B Equipo de formación en Internet de las cosas

El equipo de capacitación GLW-2B en Internet de las Cosas es un equipo de enseñanza y capacitación para estudiantes de informática, informática e Internet de las Cosas. Se compone principalmente de un kit de capacitación en desarrollo de aplicaciones de redes de sensores, un kit de sensores, un kit de un solo chip, un kit de actuadores, un kit de identificación automática, una computadora, una mesa de operaciones, un paquete de cables para el kit de capacitación en desarrollo de aplicaciones de redes de sensores, un conmutador, un enrutador, una plataforma en la nube, herramientas de desarrollo y una guía de capacitación. Está equipado con una placa base de alto rendimiento y una interfaz de expansión, y ofrece una variedad de módulos de Internet de las Cosas y módulos de sensores para elegir. Los estudiantes pueden conectar módulos libremente para realizar experimentos, completando así los conocimientos básicos de Internet de las Cosas y realizando experimentos complejos de redes multimódulo.

Este equipo de capacitación cuenta con una amplia gama de recursos y ofrece docenas de experimentos para el curso. Permite completar la formación experimental en diversos cursos, como tecnología de microcomputadoras de un solo chip, sistemas embebidos, tecnología RFID, tecnología ZigBee, tecnología de identificación por radiofrecuencia, tecnología de comunicación inalámbrica, tecnología de internet, tecnología de sensores, tecnología de subaplicaciones de datos, etc. El experimento del curso proporciona recursos de software y hardware abiertos, enfocados en el desarrollo de la capacidad práctica de los estudiantes, y permite realizar docencia, investigación científica, diseño de graduación y otros temas relacionados con el Internet de las Cosas.

Ⅰ. Kit de Formación para el Desarrollo de Aplicaciones de Redes de Sensores

(Ⅰ) Plataforma Experimental para el Desarrollo de Aplicaciones de Redes de Sensores

1. Este equipo de formación para el Internet de las Cosas proporciona diversas interfaces de salida de potencia independientes con diferentes niveles de voltaje de seguridad.

2. Para facilitar la operatividad del experimento y las posteriores actualizaciones tecnológicas, la plataforma y el módulo adoptan un método de conexión de succión magnética no fija. 3. Para garantizar la compatibilidad de los cursos básicos de enseñanza de sensores de IoT, de microcomputadoras de un solo chip y de identificación automática, los kits de sensores, de microcomputadoras de un solo chip y de identificación automática se pueden utilizar para la enseñanza y la formación en la plataforma experimental de desarrollo de aplicaciones de redes de sensores.

(II) Plataforma IoT en la nube

1. Permite gestionar la configuración del modo de escena del hogar, el control inteligente del sistema de iluminación, el control inteligente del entorno doméstico, la alarma de seguridad inteligente y otras funciones.

2. Permite acceder a la plataforma en la nube a través de un PC, un terminal inteligente móvil, una puerta de enlace inteligente y otros dispositivos de la red de área amplia.

3. Permite configurar el tiempo de sondeo de latidos entre la plataforma en la nube y la puerta de enlace.

4. Permite controlar la temperatura, la humedad, la temperatura del agua, el dióxido de carbono, la luz, la velocidad del viento, la presión atmosférica, la calidad del aire, los gases combustibles, las llamas y los sensores de radiación infrarroja, entre otros.

5. Admite esquemas de configuración de nodos IoT manuales y predeterminados.

(III) Módulo coordinador ZigBee

1. Compatible con aplicaciones de 2,4 GHz, IEEE 802.15.4.ZigBee y RF4CE;

2. Compatible con el protocolo ZigBee2007/ZigBee2007 PRO;

(IV) Hardware

1. Módulo ZigBee

1) Compatible con aplicaciones de 2,4 GHz, IEEE 802.15.4.ZigBee y RF4CE;

2) Compatible con el protocolo ZigBee2007/ZigBee2007 PRO;

2. Módulo de control maestro M3 (CAN/485)

1) Compatible con el protocolo de comunicación serie estandarizado internacional ISO;

2) Conectado al bus físico a través del chip de interfaz del transceptor CAN;

3) Velocidad de transmisión ≥10 Mbps;

3. Módulo NB-IoT

1) Cortex-M3 integrado (32 bits), frecuencia principal de 32 kHz a 32 MHz, ≥64 000 memorias FLASH, ≥16 000 memorias RAM, ≥4 000 memorias EEPROM, compatible con ADC (12 bits) y ≥24 canales.

2) Compatible con las bandas de frecuencia B8 (900 MHz) y B5 (850 MHz).

3) Compatible con comandos AT: 3GPP TR 45.820 y otros comandos AT extendidos.

4. Módulo LoRa

1) Banda de frecuencia inalámbrica: 401-510 MHz.

2) Potencia de transmisión inalámbrica: Máx. 19 ± 1 dBm; Sensibilidad de recepción: -136 ± 1 dBm (a 250 bps).

5. Módulo de comunicación Bluetooth

1) Utiliza chips con el estándar Bluetooth 4.0 y superior. 2) Radiofrecuencia: ≥2,4 GHz

6. Módulo de comunicación Wi-Fi

1) Cumple con los estándares IEEE 802.11b/g/n

2) Distancia de transmisión: más de 50 metros en interiores, más de 100 metros en exteriores

7. Base multifunción

Compatible con módulos experimentales NB-IOT y LoRa

8. Puerta de enlace para el Internet de las Cosas

1) Frecuencia principal del procesador: ≥580 MHz. Integra controlador DDR2, interfaz de controlador SPI, controlador PCI-E, tarjeta TF y otras interfaces, y cuenta con amplios recursos de hardware, lo que permite su uso como CPU de alto rendimiento para productos de alta gama

2) Interfaz Ethernet: La puerta de enlace integra Ethernet adaptativa 10/100, conforme a las especificaciones IEEE802.3 e IEEE802.3u

3) Wi-Fi:

a. Cumple con los estándares IEEE 802.11b/g/n

b. Compatible con enrutamiento inalámbrico completo de 2.4G 300MHz;

c. Compatible con cifrado de datos WEP/TKIP/AES;

d. Distancia de transmisión: aprox. 50 metros en interiores en un entorno visual típico. Aprox. 100 metros en exteriores.

4) Otras interfaces: con interfaz de alimentación; ranura para tarjeta TF; interfaz RS-232 ≥ 4; interfaz RS-485 ≥ 2;

9. Módulo de relé

1) Relé de control bidireccional;

10. Módulo sensor fotosensible:

1) Espectro fotosensible: 880~1050 nm;

11. Sensor de gases combustibles:

1) Rango de medición: 500~10000 ppm;

12. Sensor de calidad del aire:

1) Sensibilidad (tasa de cambio de la resistencia del sensor): 0,15~0,5;

13. Especificaciones del módulo sensor de temperatura y humedad:

1) Humedad: 0~100 % HR, temperatura: -40 ~ +123,8 ℃

14. Especificaciones del módulo sensor de frecuencia cardíaca:

1) Funciones integradas de monitor de frecuencia cardíaca y pulsioxímetro

15. Sensor infrarrojo piroeléctrico:

1) Alcance de detección: ángulo de cono inferior a 120 grados, hasta 7 metros

16. Módulo sensor de sonido:

1) Sensibilidad: -48 ~ 66 dB

17. Módulo sensor de llama:

1) Longitud de onda de detección: 700 ~ 1100 nm

2) Distancia de detección: superior a 1,5 m

II. Kit de sensor

(I)Módulo sensor de temperatura/luz

1. Compatible con experimentos con sensores de termistor/fotorresistencia

2. Visualización dinámica en tiempo real de la curva característica de temperatura NTC.

3. Ajuste del potenciómetro de control de temperatura.

(II) Módulo sensor infrarrojo

1. Experimentos con sensores de contrarradiación infrarroja y reflexión difusa infrarroja.

2. Visualización de al menos 4 indicadores luminosos rojos y verdes.

3. Longitud de onda: inferior a 940 nm; Ángulo de visión: máximo 35 grados.

(III) Módulo sensor de sonido

1. Experimentos con sensores de sonido.

2. Admite al menos una salida digital.

3. Admite señal de amplificación de sonido y salida analógica de control de sonido.

(IV) Módulo sensor de pesaje

1. Experimentos con sensores de pesaje de resistencia a la deformación de puente completo.

2. Rango: 25; Sensibilidad: 0,7 ± 0,03 mV/V.

3. Admite una salida analógica.

(V) Módulo sensor de humedad

1. Compatible con experimentos con sensor de humedad capacitivo.

2. Compatible con salida de señal de pulso para el valor de humedad.

3. Rango: 1 % - 99 %; Tiempo de recuperación: 10 s o menos; Tiempo de respuesta: 5 s o menos.

(VI) Módulo sensor de gas

1. Compatible con experimentos con sensores de gas semiconductores de la serie MQ.

2. Gas de detección: gas combustible, humo; Concentración de detección: 300-10 000 ppm (gas combustible).

(VII) Módulo sensor ultrasónico

1. Rango de prueba: 2 cm ~ 180 cm.

2. Con función de medición por nivel, compatible con medición por comando de puerto serie.

III. Kit de microcomputadora de un solo chip.

(I) Módulo de desarrollo de microcomputadora de un solo chip.

1. CPU: CPU 8051 mejorada, ciclo de reloj/máquina único, de 8 a 12 veces más rápida que la 8051 convencional.

2. Memoria flash integrada de 2,24 KB, tiempos de borrado y escritura no inferiores a 100 000.

3. Memoria RAM integrada de 1024 B; EEPROM interna de 13 KB. Entrada AD integrada de 4 canales.

4. ISP/IAP, programable en el sistema/programable en la aplicación, sin necesidad de emulador ni programador; compatible con descarga de bus RS485.

(II) Módulo de expansión lógica

1. Admite expansión de bus MCU y decodificación de direcciones.

2. Compatible con los tipos de interfaz de bus: 74HC373.74HC245.74HC244.74HC138.

3. Compatible con los tipos de expansión de puertas lógicas: 74HC00, 74HC02.

(III) Módulo de expansión funcional

1. Unidad de expansión SRAM

(1) Tecnología CMOS de bajo consumo, 256 KB de almacenamiento, compatible con lectura y escritura de bytes y de páginas.

(2) Comunicación por bus SPI, frecuencia máxima de lectura y escritura: 20 MHz.

2. Unidad de expansión EEPROM

(1) Estructura interna: Almacenamiento de 16384 bytes;

(2) Interfaz serie I2C de dos hilos, velocidad de comunicación de 1 MHz;

(3) Los pines de entrada se filtran mediante un disparador Schmitt para suprimir el ruido;

3. Unidad de expansión FLASH

(1) Capacidad de almacenamiento de 8 MB;

(2) Más de 100 000 ciclos de borrado;

4. Módulo RTC;

(1) Admite conteo de segundos, minutos, horas, días, semanas, meses y años basado en un cristal de 32,768 K;

(2) Comunicación por bus I2C, velocidad de hasta 10 MHz;

(3) Admite salida programable: 32,768 KHz, 1024 Hz, 32 Hz, 1 Hz;

5. Unidad de expansión de control de válvulas digitales

(1) Admite la integración de dos series 74HC595 para controlar un circuito de control de válvulas digitales de ocho segmentos.

(2) Modo de comunicación: bus serie SPI estándar.

6. Unidad de expansión AD/DA

(1) Admite el modo de comunicación: bus serie I²C, velocidad de 10 MHz.

(2) Direccionamiento mediante un mínimo de 3 pines de dirección de hardware.

(3) Se pueden programar un mínimo de 4 entradas analógicas como entradas unipolares o diferenciales, con selección automática de canal incremental.

(IV) Módulo de visualización

1. Pantalla LCD: compatible con pantalla de matriz de puntos de 128x64 y retroiluminación LED de bajo consumo.

2. Memoria integrada de al menos 4K bits.

3. Compatible con el modo de comunicación de bus 6800.

(V) Módulo de impresora

1. Compatible con impresora térmica de alta velocidad de 58 mm de ancho, con una vida útil de impresión de al menos 50 km.

2. Impresión de alta velocidad: velocidad de impresión de al menos 18 líneas/segundo.

3. Compatible con la impresión de gráficos y múltiples códigos de barras.

IV. Kit de serie de actuadores

(I) Módulo de relé

1. Dos relés de control de 5 V.

2. Compatible con especificaciones de relé: 7 A-240 V CA; 10 A-24 V CC; 10 A-110 V CA.

(II) Módulo indicador

1. Compatible con portalámparas de rosca E27 tipo 86 estándar con caja inferior.

2. Compatible con iluminación LED de 12 V CC.

(III) Módulo de ventilador

Compatible con ventilador de 12 V CC.

(IV) Módulo de motor paso a paso

Compatible con motor paso a paso bifásico de cuatro hilos de 5 V CC.

(V) Módulo de motor de CC

Compatible con motor reductor de 5 V CC.

V. Kit de identificación automática

(I) Módulo de desarrollo de radiofrecuencia HF

1. El módulo RFID de alta frecuencia está integrado con dispositivos discretos para mostrar el principio del circuito RFID de alta frecuencia.

2. Compatible con las especificaciones de la interfaz UnionPay y del protocolo EMV.

(II) Módulo de radiofrecuencia NFC

1. El módulo RFID de alta frecuencia está integrado con dispositivos discretos para mostrar el principio del circuito RFID de alta frecuencia.

2. Compatible con el modo de lectura NFC.

3. Compatible con la verificación de claves de las etiquetas de tarjeta y la autenticación de las contraseñas A y B.

4. Compatible con la lectura y escritura de datos en formatos hexadecimales y no hexadecimales.

(III) Módulo de radiofrecuencia LF

1. Compatible con la lectura del UID de la tarjeta RFID de baja frecuencia.

2. El módulo RFID de baja frecuencia está integrado con dispositivos discretos para demostrar el principio del circuito RFID de baja frecuencia.

3. Compatible con la lectura y escritura de datos del número de bloque de la tarjeta RFID de baja frecuencia y la selección de la lectura y escritura del bloque de datos.

4. Compatible con la lectura y escritura de datos en formatos hexadecimales y no hexadecimales.

(IV) Módulo de radiofrecuencia UHF

1. El módulo RFID UHF está integrado con dispositivos discretos para demostrar el principio del circuito RFID UHF.

2. El circuito RF está diseñado con un amplificador PA y su potencia no es inferior a 26 dB. 3. Compatible con la lectura UID de etiquetas RFID UHF.

4. Compatible con la selección de memoria de etiquetas RFID UHF, incluyendo memoria reservada, memoria EPC, memoria TID y memoria de usuario opcional.

(V) Módulo de lectura de códigos de barras

1. El módulo utiliza un chip decodificador de código QR (paquete QFN64).

2. La frecuencia principal del chip decodificador se puede configurar a 4, 6, 8 y 10 veces la frecuencia del oscilador de cristal.

3. Precisión de lectura: ≥ 3 milésimas de pulgada; fuente de luz: LED (617,5 nm – 633,5 nm).

(VI) Módulo de núcleo M3

1. Compatible con procesador Cortex-M3 de 32 bits, 72 MHz (máx.).

2. Compatible con 128 KB de memoria Flash y 20 KB de SRAM.

Versión para PC sincrónica:
