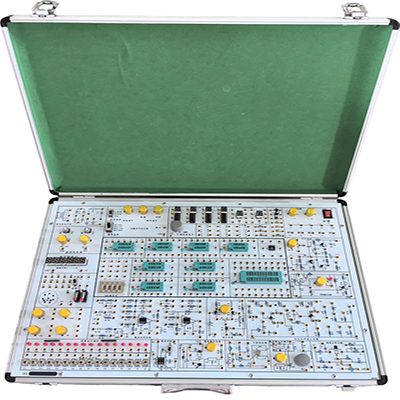

GLSM-01 Caja de experimentación completa de circuitos digitales y circuitos analógicos

I. Descripción general del equipo

La caja de experimentación completa GLSM-01 para circuitos digitales y analógicos se utiliza principalmente para experimentos de circuitos digitales y analógicos en electrónica. Adopta una estructura modular, donde cada módulo es independiente. Mediante la combinación de diferentes componentes en cada área, se pueden formar diversos circuitos experimentales. La parte frontal de la plantilla experimental incluye un diagrama del circuito impreso y la parte posterior, dispositivos. Cada punto a probar en el circuito experimental cuenta con un orificio de prueba. Es fácil de usar, fiable en el contacto, de larga duración y alta eficiencia. La unidad experimental principal se completa con módulos experimentales a juego. Se pueden seleccionar módulos de expansión experimental según las diferentes necesidades para completar el contenido experimental relacionado, lo que puede satisfacer las necesidades de la enseñanza experimental del curso.

II. Configuración del equipo

1. Alimentación: Entrada: CA 220 V ± 10 %, 50 Hz. Salida: CC: +5 V, I ≥ 1 A. CC: ± 12 V, I ≥ 0,2 A. CC: -5 V ～ -12 V ajustable, I ≥ 0,2 A. CC: +5 V ～ +27 V ajustable, I ≥ 0,2 A. Cada salida cuenta con protección contra sobrecorriente y función de recuperación automática. CA V: 7,5 V × 2; CA I ≥ 0,15 A.

2. Fuente de señal CC: Doble canal: –0,5 V ～ +0,5 V; –5 V ～ +5 V, dos velocidades, ajuste continuo.

3. Generador de funciones: Frecuencia de salida: 2 Hz ~ 90 KHz, salida de cuatro velocidades: onda cuadrada (0 ~ 20 V), onda triangular (0 ~ 15 V) y onda sinusoidal (0 ~ 10 V).

4. 2 conjuntos de circuitos manuales de pulso único (con antirrebote): Cada conjunto puede generar pulsos positivos y negativos simultáneamente, con una amplitud de pulso de nivel TTL.

5. 10 fuentes de pulsos de frecuencia fija, salida de nivel TTL: 1 Hz, 10 Hz, 100 Hz, 1 KHz, 10 KHz, 100 KHz, 500 KHz, 1 MHz, 5 MHz, 10 MHz.

6. Pantalla LED digital: (1) LED0~LED3: tubos digitales LED de cátodo común de siete segmentos y 4 dígitos, y decodificadores binario-decimales. (2) LED4~LED5: códigos de segmento de siete segmentos y dos dígitos (a.b.c.d.e.f.g.h) conectados al conector mediante resistencias.

7. Interruptor de entrada de nivel lógico de 12 bits: permite la entrada de nivel bajo (0) y nivel alto (1) (lógica positiva).

8. Indicador luminoso de nivel lógico de 12 bits: se enciende para nivel alto (1) y se apaga para nivel bajo (0).

9. Un juego de diales de código BCD, que pueden generar cuatro juegos de señales digitales de código BCD.

10. Medidor de frecuencia digital de cuatro dígitos: rango de medición de 0 a 1 MHz, utilizado para medir ondas cuadradas, triangulares y sinusoidales.

11. Circuito de altavoz y controlador. Dispositivo generador de sonido para reloj, alarma y música.

12. Grupo de potenciómetros: 1K, 10K, 100K y 1M cada uno.

13. Área experimental abierta (biblioteca de componentes): Contiene 9 conectores de bloqueo (3 de 14 pines y 5 de 16 pines), otro conector de bloqueo de 40 pines y un conector para circuito integrado de 8 pines con orificio redondo. Incluye componentes como resistencias, condensadores, diodos, triodos y reguladores de voltaje de tres terminales.

14. Circuito del módulo experimental: (1) Circuito de rectificación y filtrado (2) Circuito regulador de voltaje en serie (3) Circuito regulador de voltaje ajustable (4) Amplificador de potencia (5) Circuito amplificador operacional integrado.

15. Todas las entradas y salidas de señal están chapadas en oro, son resistentes a la oxidación y la decoloración, y tienen buen contacto.

16. Caja experimental de aleación de aluminio, placa ignífuga, robusta y duradera, de diseño elegante y generoso.

17. Dimensiones: 530 mm × 360 mm × 100 mm.

18. Sistema de adquisición digital:

III. Proyectos experimentales de este circuito digital y analógico

(I) Experimento analógico

1. Práctica común de uso de instrumentos electrónicos: uso de un multímetro para comprobar los parámetros de diodos y transistores

2. Circuito amplificador de una etapa

3. Circuito amplificador de dos etapas

4. Circuito amplificador de retroalimentación negativa

5. Circuito seguidor de emisor

6. Circuito amplificador diferencial

7. Prueba de parámetros del amplificador operacional integrado

8. Circuito de suma proporcional

9. Circuito integral y diferencial

10. Circuito generador de forma de onda

11. Filtro activo

12. Comparador de tensión

13. Circuito integrado: oscilador sinusoidal RC

14. Amplificador de potencia integrado

15. Filtro rectificador y circuito regulador de tensión en paralelo

16. Circuito regulador de tensión en serie

17. Regulador de tensión integrado

18. Oscilador sinusoidal RC

19. Oscilador LC y amplificador de selección de frecuencia

20. Corriente/tensión Circuito de conversión

21. Circuito de conversión de voltaje/frecuencia

22. Amplificador de potencia simétrico complementario

23. Circuito de conversión de forma de onda

24. Experimento con tubo de efecto de campo

25. Experimento completo del circuito experimental SCR

26. Diseño y depuración de un multímetro con amplificador operacional.

(II) Experimento de electrónica digital

1. Experimento de prueba y función lógica de circuito de compuerta

2. Experimento de circuito lógico combinacional (medio sumador, sumador completo y operación lógica)

3. Experimento de disparo (I) R-S, D, JK

4. Experimento de disparo (II) Disparador de salida de tres estados, latch

5. Prueba e investigación de circuitos de temporización

6. Experimento de contador y registro integrados

7. Experimento de decodificador y selector de datos

8. Experimento de generador de formas de onda y disparador monoestable

9. Experimento de circuito de base de tiempo 555

Experimentos opcionales:

10. Experimento de características de conmutación de transistores, limitador y fijación

11. Experimento de prueba de parámetros de circuito de compuerta TTL

12. Experimento de prueba de circuito de compuerta CMOS

13. Experimento de circuito de conversión A/D analógico-digital

14. Experimento de circuito de conversión D/A digital-analógico

15. Experimento de aplicación de circuito de temporización

16. Experimento de circuito de decisión de prioridad de cuatro vías

17. Máquina de respuestas de cuestionarios experimento
