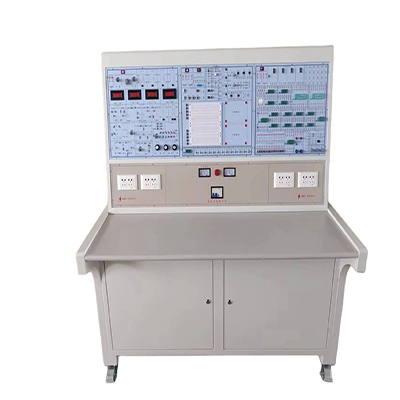

GLSM-02 Equipos de entrenamiento digitales y analógicos

I. Introducción del equipo

Este equipo de entrenamiento digital y analógico adopta una estructura modular. Cada módulo es independiente y permite realizar experimentos con circuitos digitales, analógicos e integrados. La parte frontal de la plantilla experimental incluye un diagrama de circuito impreso, mientras que la parte posterior está equipada con dispositivos. Cada punto del circuito experimental cuenta con un orificio de prueba. Es fácil de usar, fiable en el contacto, de larga duración y de alta eficiencia. La unidad experimental principal se completa con un módulo experimental correspondiente. El módulo de expansión experimental se puede seleccionar según las necesidades para completar el contenido experimental.

1. Banco de trabajo

1.1 Dimensiones: 1400 x 700 x 1450 mm. El esqueleto está fabricado con placa de acero de alta calidad, con un armario de media altura con cerradura debajo de la mesa, y la superficie exterior está recubierta con material epoxi poliplástico para garantizar su robustez, durabilidad y estética. La base de la mesa está equipada con una rueda universal con freno, ideal tanto para el movimiento como para la fijación, y facilita el ajuste de la ubicación del equipo. El tablero está fabricado con tablero de fibra de alta densidad de 25 mm de grosor, con un exterior ignífugo y un sellado de bordes de PVC. Es resistente al desgaste, al calor, a las manchas, al fuego, a las bacterias, al moho, antiestático y fácil de limpiar.

1.2 Alimentación: CA 220 V ± 10 %, 50/60 Hz, circuito nominal de 5 A, con interruptor de protección contra fugas. Temperatura ambiente: -50 °C ~ 40 °C, humedad relativa ≤ 85 % HR (25 °C).

1.3 La placa base está fabricada con un circuito impreso de 2 mm de grosor, con los símbolos gráficos de los componentes y sus conexiones correspondientes impresos en la parte frontal, los circuitos impresos en la parte posterior y los componentes relacionados soldados.

1.4 La mesa de experimentación está equipada con 4 juegos de enchufes dobles que se pueden utilizar para alimentar instrumentos y medidores.

2. Módulo de circuito digital (1 juego)

2.1 ±15 V/0,5 A, ±5 V/0,5 A (1 juego cada uno) con protección contra sobrecarga y cortocircuito, función de recuperación automática, conectada al panel principal del experimento eléctrico digital.

2.2 2 juegos de módulos de salida de señal de pulso simple.

2.3 1 juego de fuente de pulsos de frecuencia ajustable continuamente, con ajuste aproximado y preciso.

2.4 La fuente de pulsos de frecuencia fija puede generar 1 juego de frecuencias de 1 MHz, 100 KHz, 10 KHz, 1 KHz, 100 Hz, 10 Hz y 1 Hz.

2.5 1 juego de zumbador activo (con circuito de control).

2.6 1 juego de indicador de nivel lógico de 16 vías.

2.7 1 juego de salidas de nivel lógico de 16 vías.

2.8 2 juegos de salidas de nivel lógico con interruptor de codificación BCD.

2.9 4 juegos de circuitos de pantalla LED digital con decodificación BCD, fuente de alimentación con interruptor independiente.

2.10 Dispositivos discretos: 1 resistencia/potenciómetro ajustable de 10 kΩ, 100 kΩ y 1 MΩ cada uno; 1 oscilador de cristal pasivo de 12 MHz, 6 MHz, 4 MHz y 32,768 kHz cada uno; 2 condensadores de 22 pF, 10 nF y 100 nF cada uno; 3 diodos 1N4148.

2.11 6 zócalos de bloqueo para CI DIP14; 5 zócalos de bloqueo para CI DIP16; 3 zócalos de bloqueo para CI DIP20 (anchos y estrechos); 2 zócalos de bloqueo para CI DIP40 (anchos y estrechos) 2.12 1 juego de zócalos universales para conversión de dispositivos discretos, compatibles con resistencias, condensadores, transistores y otros dispositivos.

3. Módulo de circuito analógico (1 juego)

3.1 Equipado con ±12 V/0,5 A, ±5 V/1 A, cada juego cuenta con protección contra cortocircuitos y sobrecarga, y función de recuperación automática. Se conecta al panel principal del experimento analógico.

3.2 Posicionador/resistencia ajustable: 100 Ω (1), 220 Ω (1), 470 Ω (1), 4,7 kΩ (1), 1 kΩ (1), 10 kΩ (2), 20 kΩ (2), 51 kΩ (1), 68 kΩ (1), 100 kΩ (1), 47 kΩ (1, multivuelta).

3.3 1 zócalo para CI de bloqueo DIP14; 2 zócalos para CI de bloqueo DIP8.

3.4 Altavoz 1 de 8 Ω/0,5 W.

3.5 Unidad experimental 1LM317 (1 juego), unidad experimental 1LM7805 (1 juego), rectificador 14007, condensador de 470 µF, condensador de 10 µF, unidad experimental con diodo regulador de tensión.

3.6 Fotodiodo, fototransistor, micrófono, fotorresistencia 5516, dos diodos 1N4148, resistencia de 300 R/5 W, LED rojo, LED verde, zumbador activo de 5 V, dos diodos reguladores de tensión 1N4618, tres amplificadores operacionales OP07C, un amplificador operacional uA741, dos juegos de conectores para transistores.

3.7 Dos juegos de conectores para módulos de expansión.

3.8 Un juego de unidades experimentales gratuitas.

3.9 1 juego de fuentes de señal de baja frecuencia, con capacidad para generar ondas sinusoidales, cuadradas y triangulares, con frecuencia y amplitud ajustables, y atenuación de salida de -20 dB.

3.10 2 juegos de fuentes de señal de voltaje CC, con capacidad para generar 0 a ±5 V y 0 a ±0,5 V en dos modos.

4. 1 juego de cables experimentales, que cumple con los requisitos experimentales y cuenta con margen.

5. 1 manual experimental.

II. Proyectos de capacitación en equipos digitales y analógicos

1. Módulo de circuito digital

1.1 Características de conmutación de transistores, limitadores y pinzas.

1.2 Prueba de funciones y parámetros lógicos de puertas lógicas integradas TTL.

1.3 Prueba de funciones y parámetros lógicos de puertas lógicas integradas CMOS.

1.4 Conexión y control de circuitos lógicos integrados.

1.5 Diseño y prueba de circuitos lógicos combinacionales.

1.6 Decodificador y su aplicación.

1.7 Selector de datos y su aplicación.

1.8 Disparadores y sus aplicaciones.

1.9 Contadores y sus aplicaciones.

1.10 Registros de desplazamiento y sus aplicaciones.

1.11 Distribuidores de pulsos y sus aplicaciones.

1.12 Uso de circuitos de puerta para generar señales de pulso: multivibrador autoexcitado.

1.13 Disparadores monoestables y disparadores Schmitt: circuitos de retardo de pulso y conformación de forma de onda.

1.14 Circuitos de base de tiempo 555 y sus aplicaciones.

1.15 Convertidores D/A y A/D.

1.16 Contestador automático: experimento completo.

1.17 Cronómetro electrónico: experimento completo.

1.18 Voltímetro digital de CC de tres dígitos y medio: experimento completo.

1.19 Frecuencímetro digital: experimento completo.

1.20 Máquina de juego de tira y afloja: experimento completo.

1.21 Memoria de acceso aleatorio 2114A y sus aplicaciones: experimento completo.

2. Módulo de circuito analógico

2.1 Experimento con un circuito amplificador de una etapa de tres dígitos.

2.2 Circuito amplificador de dos etapas.

2.3 Experimento con un circuito amplificador de retroalimentación negativa.

2.4 Seguidor de emisor.

2.5 Experimento con un circuito amplificador diferencial.

2.6 Circuito de suma proporcional.

2.7 Experimento con un amplificador de potencia integrado.

2.8 Experimento con un circuito amplificador de tensión RC activo.

2.9 Experimento con un circuito de integración y diferenciación.

2.10 Experimento con un circuito de generación de formas de onda RC.

2.11 Experimento con un circuito de oscilación sinusoidal LC y un circuito amplificador de selección de frecuencia.

2.12 Experimento con un circuito de conversión de formas de onda.

2.13 Comparador de tensión.

2.14 Experimento con un circuito de filtro RC activo.

2.15 Experimento con una fuente de alimentación regulada por CC.

2.16 Experimento de diseño y producción de un circuito amplificador de señal pequeña de baja frecuencia.

2.17 Experimento con un amplificador programable.

2.18 Amplificador de potencia simétrico complementario.

3. Módulo de expansión

3.1 Circuito regulador de voltaje de diodo

3.2 Circuito amplificador de tubo único

3.3 Circuito regulador de voltaje integrado de tres terminales

3.4 Circuito regulador de voltaje de componentes discretos (media onda, onda completa)

3.5 Circuito regulador de voltaje de CC de componentes discretos

3.6 Circuito de oscilación de transistor de unión simple

3.7 Circuito de atenuación de tiristores de componentes discretos
