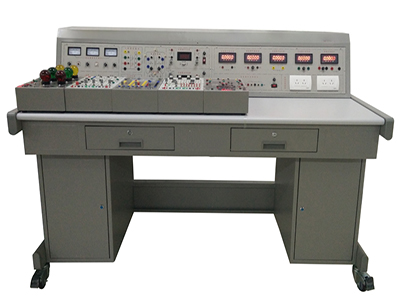

GL-DG-T Banco de pruebas eléctrico y electrónico

I. Descripción general

El banco de pruebas eléctrico y electrónico GL-DG-T permite realizar proyectos de formación práctica en diversos cursos, como análisis de circuitos, principio de circuitos, tecnología eléctrica y tecnología electrónica. Cumple con los requisitos de la formación práctica mediante la capacitación en componentes. La plataforma experimental cuenta con un sistema completo de protección personal y de seguridad para equipos, un sistema inteligente de protección de energía y funciones de protección contra fugas, sobrecorrientes y cortocircuitos, entre otras. La plataforma adopta una estructura modular. La fuente de alimentación y la instrumentación se montan en una caja colgante independiente. Las tareas de cada módulo de formación son claras y su operación y mantenimiento son sencillos. Además, facilita que las escuelas elijan diferentes configuraciones de formación según sus necesidades, lo que facilita su posterior ampliación y actualización.

II. Configuración del dispositivo

Este banco de pruebas eléctrico y electrónico se compone principalmente de un panel de control de instrumentos de potencia, una mesa de laboratorio, una caja de laboratorio, etc.

(I) Fuente de alimentación DG-01 y panel de control de instrumentos

El panel de control está fabricado con una estructura de hierro de doble capa con pulverizado denso mate y un panel de aluminio. Este panel proporciona alimentación de CA, alimentación de CC con tensión estabilizada, fuente de corriente constante, diversos instrumentos de prueba y dispositivos experimentales.

1. Panel de control principal

(1) Fuente de alimentación de CA trifásica de 0-450 V y monofásica de 0-250 V con ajuste continuo, equipada con un regulador de tensión trifásico de enlace axial de 1,5 kVA/0-450 V, que supera muchas de las deficiencias de los reguladores de tensión trifásicos monofásicos con estructura de cadena o engranaje. La salida de alimentación de CA ajustable cuenta con tecnología de protección contra sobrecorriente, que protege automáticamente contra sobrecorrientes y cortocircuitos directos entre fases y líneas, evitando así los problemas causados por el reemplazo de fusibles. Está equipado con tres voltímetros de CA de tipo aguja, que indican la tensión de red trifásica y la tensión de salida de regulación de tensión trifásica, respectivamente, mediante interruptores.

(2) Se proporciona un tubo de lámpara fluorescente de 220 V/30 W para experimentos. Los cuatro extremos del tubo de la lámpara se conectan a los terminales del panel, lo cual facilita el experimento. Los cuatro extremos del filamento de la lámpara se extraen mediante un fusible rápido para uso experimental, lo que evita que se dañe.

2. Placa de alimentación de CC

(1) Se proporciona una fuente de corriente constante de 0 a 500 mA, ajustable continuamente en tres velocidades, con una precisión de ajuste de 1‰, estabilidad de carga ≤5×10⁻¹ y tasa de variación nominal ≤5×10⁻¹. Está equipado con un miliamperímetro de CC con pantalla digital para indicar la corriente de salida y cuenta con funciones de protección contra circuito abierto y cortocircuito de salida.

(2) Dos fuentes de alimentación con tensión ajustable de 0,0 a 30 V/1 A, con inicio desde 0 V, equipadas con un voltímetro de CC con pantalla digital que indica el valor de la tensión de salida, protección suave contra cortocircuitos y recuperación automática.

(3) Cuatro salidas de CC fijas: ±12 V y ±5 V, cada una con protección contra cortocircuitos, sobrecorriente y recuperación automática.

3. Placa de funciones del instrumento

(1) Voltímetro de CC inteligente de cinco dígitos (grado industrial) (1 unidad)

Diseñado con un chip de medición digital DSP dedicado y tecnología de microprocesador, cuenta con protección contra apagado y circuito de vigilancia. Pantalla digital LED de alta visibilidad de cinco dígitos con rango automático. Rango de medición: tensión de 0,0000 a 100,00 V. Precisión de medición de 0,5 niveles. Interfaz de comunicación RS-485, alarma de sobrerrango, indicador LED y protección. El panel de instrumentos cuenta con 4 botones de programación de membrana que permiten la comunicación persona-computadora mediante teclas y una ventana digital. Permite cambiar fácilmente la pantalla y configurar los parámetros del instrumento in situ, lo que ofrece una gran flexibilidad.

(2) Miliamperímetro de CC inteligente de cinco dígitos (grado industrial) 1 unidad

Diseñado con un chip de medición digital DSP dedicado y tecnología de microprocesador, cuenta con protección contra apagado y circuito de vigilancia. Pantalla digital LED de alta visibilidad de cinco dígitos con rango automático de medición: 0,0000~1000,00 mA. La precisión de medición es de 0,5 niveles. Cuenta con interfaz de comunicación RS-485, alarma de sobrerrango, indicador LED y protección. El panel de instrumentos cuenta con 4 botones de programación recubiertos con película que permiten la comunicación persona-computadora mediante teclas y una ventana digital. Permite cambiar fácilmente la pantalla y configurar los parámetros del instrumento in situ, lo que ofrece una gran flexibilidad.

(II) Mesa de experimentación DG-02

La mesa de experimentación cuenta con una estructura de hierro de doble capa con recubrimiento mate denso, y el tablero de alta densidad es ignífugo, impermeable y resistente al desgaste. La estructura es sólida y su forma es elegante. Cuenta con dos cajones con cerradura a ambos lados de la mesa, y un estante extraíble para colocar osciloscopios a la derecha. El gabinete debajo del tablero permite colocar cajas de experimentación, herramientas y materiales. La mesa de experimentación también cuenta con cuatro ruedas y cuatro mecanismos de ajuste fijos, fáciles de mover y fijar, lo que facilita la distribución y el ajuste del laboratorio.

(III) Caja de experimentación

1. Experimento de circuito básico (II)

Completar los experimentos sobre el principio de superposición, la ley de Kirchhoff, el teorema de Thevenin, el teorema de Norton, la red de dos puertos y el teorema de reciprocidad.

2. Experimento Básico de Circuitos (III)

Complete los experimentos de fuente controlada, girador y convertidor de impedancia negativa, y utilice símbolos de red estándar para los gráficos.

3. Experimento Básico de Circuitos (IV)

Complete los circuitos dinámicos de primer y segundo orden, y observe la trayectoria del estado del circuito.

4. Experimento de Circuitos Digitales

Proporcione cientos de zócalos de bloqueo antisolapamiento de alta fiabilidad, zócalos de bloque integrados de patas redondas de alta fiabilidad, tubos largos de cobre plateados de alta fiabilidad y componentes fijos, etc.

5. Experimento de Circuitos Analógicos

Proporcione múltiples zócalos de bloqueo antisolapamiento de alta fiabilidad, zócalos de bloque integrados de patas redondas de alta fiabilidad, tubos largos de cobre plateados de alta fiabilidad, miliamperímetros de CC de tipo aguja y componentes fijos.

6. Control de contacto de relé (I)

Se proporciona un contactor de CA (tensión de bobina de 220 V), un relé térmico, una bombilla simulada y tres botones luminosos (uno amarillo, otro verde y otro rojo).

7. Control de contacto de relé (II)

Se proporciona dos contactores de CA (tensión de bobina de 220 V), un relé de retardo de encendido (tensión de bobina de 220 V) y un transformador de potencia de frenado, diodo rectificador, resistencia, etc., que consume mucha energía.

8. Motor trifásico de jaula de ardilla DJQ20-1 (△380 V)

Los tres devanados del motor se han extraído, lo que facilita el cableado.

9. Cable de conexión experimental: Según las características de los diferentes proyectos experimentales, se incluyen dos cables de conexión experimental diferentes. El cable de conexión de alta corriente utiliza una estructura de vaina de alta fiabilidad (evita descargas eléctricas); el cable de conexión de baja corriente utiliza una estructura expuesta de cobre ligero de berilio elástico. Ambos cables solo pueden conectarse a la toma de corriente interna correspondiente y no pueden mezclarse, lo que mejora considerablemente la seguridad y la racionalidad del experimento.

III. Ventajas principales y sistema de protección de seguridad del dispositivo

1. Entrada de alimentación trifásica de cuatro cables (o trifásica de cinco cables). La potencia total se controla mediante un interruptor de llave trifásico.

2. La alimentación del panel de control se controla mediante el contactor a través de los botones de inicio y parada.

3. La fuente de alimentación de CA trifásica se ajusta continuamente de 0 a 450 V, y la fuente de alimentación de CA monofásica se ajusta continuamente de 0 a 250 V. Está equipada con un regulador de voltaje trifásico de acoplamiento axial (1,5 kVA), que cumple mejor con los requisitos de los experimentos didácticos.

4. La pantalla está equipada con un dispositivo de protección contra fugas de tensión. Si se produce una fuga en el panel de control o una salida de potencia excesiva, se activará una alarma y se cortará la alimentación principal para garantizar la seguridad del proceso experimental.

5. La pantalla está equipada con un conjunto de dispositivos de protección contra fugas de corriente. Si se produce una fuga en el panel de control, la corriente de fuga supera un valor determinado y se corta la alimentación.

6. El lado secundario del regulador de tensión trifásico de la pantalla está equipado con un conjunto de dispositivos de protección contra sobrecorriente. Si la salida del regulador de tensión se cortocircuita o la carga es excesiva, la corriente supera el valor establecido y el sistema emite una alarma y corta la alimentación principal.

7. El instrumento de medición es de alta precisión y utiliza digitalización, inteligencia artificial y un modo de diálogo persona-computadora, en línea con la tendencia de desarrollo de los instrumentos de medición modernos. Diversas fuentes de alimentación e instrumentos cuentan con funciones de protección fiables.

8. Los cables y enchufes de conexión experimentales adoptan diferentes estructuras, que son seguras, fiables y previenen descargas eléctricas.

IV. Contenido del curso:

(I) Formación básica en electricidad

1. Identificación y prueba de resistencias

2. Identificación y prueba de condensadores

3. Verificación de la ley de Ohm

4. Verificación de las leyes de corriente y tensión de Kirchhoff

5. Verificación del principio de superposición

6. Verificación del teorema de Thévenin

7. Verificación del teorema de Norton

8. Experimento de red de dos puertos

9. Experimento del teorema de reciprocidad

10. Estudio experimental de fuentes controladas VCVS, VCCS, CCVS y CCCS

11. Prueba de respuesta de circuitos RC de primer y segundo orden

12. Observación de la trayectoria del estado del circuito

13. Convertidor de impedancia negativa y su aplicación

14. Girador y su aplicación

15. Motor asíncrono trifásico de jaula de ardilla

16. Control de marcha lenta y autobloqueo de motores asíncronos trifásicos

17. Motor asíncrono trifásico de avance y retroceso Control de inversión

18. Control de arranque reductor Y-Δ de un motor asíncrono trifásico

19. Control de frenado por consumo energético de un motor asíncrono trifásico

(II) Entrenamiento en circuitos analógicos

1. Uso de instrumentos electrónicos comunes

2. Identificación y prueba de diodos

3. Construcción y prueba de la conducción de tiristores

4. Identificación de los pines del transistor

5. Amplificador monotubo de emisor común/amplificador de retroalimentación negativa

6. Seguidor de emisor

7. Red de selección de frecuencia serie-paralelo RC

8. Amplificador diferencial

9. Amplificador de potencia OTL

10. Oscilador LC

11. Prueba de parámetros básicos del amplificador operacional integrado

12. Filtro activo del amplificador operacional integrado

13. Circuito comparador de tensión del amplificador operacional integrado

14. Amplificador de potencia integrado

15. Regulador de tensión integrado

(III) Entrenamiento en circuitos digitales

1. Medición del circuito de compuerta

2. Diseño e implementación del circuito de compuerta

3. Características y aplicaciones del disparador monoestable y el Schmitt Disparador

4. Circuito integrado de base de tiempo 555 y su aplicación

5. Contador integrado y su aplicación

6. Disparador y su aplicación

7. Uso de un multivibrador autoexcitado

8. Contador y su aplicación

9. Convertidor D/A/A/D

10. Función lógica y prueba de parámetros de la puerta lógica integrada TTL

11. Conexión y control del circuito lógico integrado TTL

12. Diseño y prueba de un circuito lógico combinacional

13. Codificador y su aplicación

14. Decodificador y su aplicación

15. Diseño de un contestador automático multicanal

Versión para PC sincrónica:

GL-DG-T  Banco de pruebas eléctrico y electrónico   http://spanish.biisun.com/home/category/detail/id/161.html
