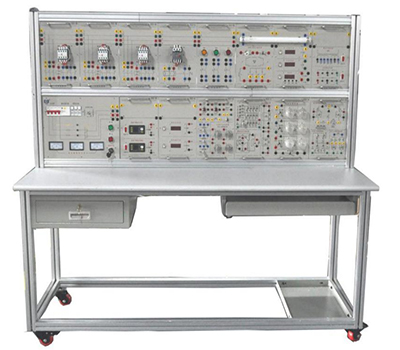

GLDG-1 plataforma experimental eléctrica y electrónica

I. Resumen

La plataforma experimental eléctrica y electrónica GLDG-1 es una nueva generación de equipos experimentales que priorizan la experimentación y la gestión, la practicidad y el desarrollo. Su diseño es elegante y su estructura compacta. Gracias a la integración de varios módulos experimentales, permite realizar experimentos de diversas asignaturas, como "Fundamentos Eléctricos", "Tecnología Eléctrica", "Tecnología Electrónica Analógica" y "Tecnología Electrónica Digital". Este banco experimental eléctrico y electrónico satisface plenamente las necesidades de las asignaturas mencionadas.

II. Condiciones técnicas

1. Alimentación: Trifásica de cuatro hilos (o trifásica de cinco hilos) 380 V ± 5 %, frecuencia 50 Hz

2. Potencia de entrada: 1,5 kVA

3. Dimensiones de la plataforma experimental eléctrica y electrónica GLDG-1: 1560 mm x 700 mm x 1500 mm

4. Resistencia de aislamiento: ＞5 MΩ

5. Medidas de protección: Sistema fiable de protección de vida

III. Configuración del sistema

1. Componentes del GDS

Fuente de alimentación CC regulada por tensión y corriente ajustables

Salida: 0-30 V, fuente de alimentación regulada por tensión y corriente ajustables, con protección contra cortocircuitos y pantalla digital. Salida: 0-500 mA, fuente de alimentación regulada por corriente. Cuenta con protección contra circuito abierto, indicación de corriente constante y visualización de la corriente de salida.

2. Generador de señales con función totalmente inteligente

Emite tres formas de onda: sinusoidal, cuadrada y triangular. Rango de frecuencia de salida: 1 Hz - 1 MHz. Amplitud de salida: 0~20 Vp~P. Cuenta con señal de salida convencional, atenuación de 20 dB/40 dB y funciones de escaneo. Adopta el principio de prueba de frecuencia digital de igual precisión y cuenta con función de medición de frecuencia externa. Rango de frecuencia: 1 Hz~10 MHz.

3. Fuente de alimentación de CC, voltímetro

Medidor inteligente de voltaje y corriente de CC. Visualización de valores de medición en coma flotante de cuatro dígitos. Conmutación automática de rango interno: rango de voltaje: 0~250 V; rango de corriente: 0~5 A; precisión de medición superior a 0,5. Cuenta con alarma de sobrerrango y funciones de comunicación con computadora.

4. Medidor de CA multifuncional

Dos medidores de CA multifuncionales inteligentes. Rango de voltaje: 0~500 V; rango de corriente: 0~A. Mide voltaje, corriente, potencia, factor de potencia y fase, con medición de valor efectivo y visualización digital. Precisión de 0,5.

IV.Proyectos experimentales

1. Proyectos de formación en ingeniería eléctrica básica

(1) Uso de instrumentos eléctricos básicos y cálculo de errores de medición

(2) Métodos para reducir los errores de medición de los instrumentos

(3) Ley de Ohm

(4) Verificación del principio de superposición y diagnóstico de fallos

(5) Verificación de las leyes de tensión y corriente de Kirchhoff y diagnóstico de fallos

(6) Verificación del teorema de Thévenin y diagnóstico de fallos

(7) Verificación del teorema de Norton y diagnóstico de fallos

(8) Transformación equivalente de la fuente de tensión y la fuente de corriente

(9) Inspección de fallos en circuitos de resistencia de CC

(10) Teorema de homogeneidad

(11) Teorema de sustitución

(12) Carga y descarga de condensadores

(13) Determinación de la condición de transferencia de potencia máxima

(14) Estudio del teorema de reciprocidad

(15) Estudio de una red pasiva lineal de dos puertos

(16) Determinación de la tensión potencial y Dibujo del diagrama de potencial del circuito

(17) Medición y mapeo de las características voltamperiales de elementos de circuitos lineales y no lineales conocidos

(18) Medición y mapeo de las características voltamperiales de elementos de circuitos lineales y no lineales desconocidos

(19) Respuesta de un circuito RC de primer orden

(20) Estudio de la respuesta dinámica de un circuito de segundo orden

(21) Estudio de un circuito resonante en serie RLC

(22) Prueba de las características de impedancia de elementos RLC

(23) Circuito de CA en serie y circuito de CA en paralelo RLC

(24) Elementos LC en circuitos de CC y CA: Características del circuito

(25) Conexión de un circuito de lámpara fluorescente y mejora del factor de potencia

(26) Medición del factor de potencia y la secuencia de fases

(27) Medición de parámetros equivalentes de un circuito de CA mediante el método de tres metros

(28) Medición de la tensión de un circuito de CA trifásico

(29) Medición de la corriente de un circuito de CA trifásico

(30) Medición de la potencia de un circuito trifásico

(31) Determinación de parámetros de transformadores monofásicos e identificación de la polaridad del devanado

(32) Circuito de acoplamiento de inductancia mutua

(33) Determinación del extremo homónimo de la bobina de inductancia mutua

(34) Instalación y uso de un medidor de vatios-hora monofásico

2. Proyecto de capacitación en circuitos de simulación

(1) Uso de instrumentos electrónicos comunes

(2) Determinación de la identificación y detección de diodos de cristal

(3) Identificación y detección de triodos de cristal

(4) Amplificador de tubo de emisor común con transistor

(5) Circuito amplificador de tubo de efecto de campo

(6) Circuito amplificador de retroalimentación negativa

(7) Circuito amplificador diferencial

(8) Circuito seguidor de emisor

(9) Amplificador de colector común

(10) Amplificador de base común

(11) Amplificador acoplado resistencia-condensador de dos etapas

(12) Conexión básica de amplificadores operacionales

(13) Amplificador operacional integrado proporcional en fase

(14) Amplificador operacional integrado proporcional inversor Amplificador

(15) Circuito de adición de amplificador operacional integrado

(16) Circuito de sustracción de amplificador operacional integrado

(17) Circuito de integración de amplificador operacional integrado

(18) Circuito diferencial de amplificador operacional integrado

(19) Seguidor de tensión

(20) Comparador de tensión

(21) Oscilador de onda sinusoidal de puente RC

(22) Generador de onda cuadrada

(23) Generador de onda triangular

(24) Generador de onda de diente de sierra

(25) Comparador de cruce por cero

(26) Comparador de ventana

(27) Circuito de ajuste a cero del amplificador operacional integrado

(28) Circuito de protección para conexión de polaridad incorrecta

(29) Circuito de protección de límite de entrada

(30) Circuito de protección de límite de salida

(31) Amplificador de potencia OTL

(32) Oscilador de onda sinusoidal RC y amplificador de selección de frecuencia

(33) Circuito rectificador controlado por tiristores

(34) Rectificación y filtrado de onda completa monofásica (semifásica/monofásica) Circuito

(35) Circuito de rectificación y filtrado de onda completa monofásico

(36) Circuito de rectificación y filtrado de puente monofásico

(37) Circuito regulador de voltaje con diodo Zener y su principio de regulación de voltaje

(38) Regulador de voltaje fijo integrado de tres terminales

(39) Regulador de voltaje integrado ajustable con salida de fuente de alimentación positiva

(40) Circuito regulador de voltaje con transistor en serie

3. Proyectos de formación en circuitos digitales

(1) Características de conmutación de diodos de cristal

(2) Características de conmutación de transistores de cristal

(3) Limitador de diodos

(4) Limitador de transistores

(5) Sujeción de diodos

(6) Puerta lógica integrada TTL

(7) Prueba de la función lógica de la puerta AND integrada

(8) Prueba de la función lógica del circuito de la puerta NOT integrada

(9) Prueba de la función lógica del circuito de la puerta OR integrada

(10) Prueba de la función lógica de la puerta NAND integrada

(11) Prueba del circuito de la puerta CMOS

(12) Prueba de las características de salida de los circuitos TTL y CMOS

(13) Conexión y control de circuitos lógicos integrados

(14) Circuito lógico combinacional

(15) Semisumador

(16) Sumador completo

(17) Decodificador

(18) Prueba de la función lógica del decodificador

(19) Prueba de la función lógica del selector de datos

(20) Selector de datos de cuatro a uno

(21) Selector de datos de ocho a uno

(22) Prueba de la función lógica de disparo integrada

(23) Biestable RS básico

(24) Biestable JK

(25) Biestable D

(26) Biestable CMOS

(27) Conteo, decodificación y visualización

(28) Contador y su aplicación

(29) Prueba de la función lógica del contador decimal reversible

(30) Contador sumador binario

(31) Contador sumador decimal

(32) Prueba de la función lógica del registro de desplazamiento

(33) Registro de desplazamiento y su aplicación

(34) Distribuidor de pulsos y su aplicación

(35) Circuito de base de tiempo 555

(36) Biestable monoestable

(37) Multivibrador

(38) Disparador Schmitt
