Equipo de capacitación en controladores programables PLC

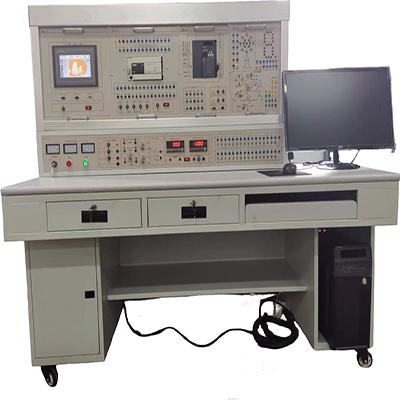

Plataforma de formación de PLC【GLPLC-2B】

Esta plataforma de capacitación en PLC consta de un ordenador host, una mesa de entrenamiento, componentes de capacitación host, módulos de capacitación, etc. Permite a los estudiantes practicar las instrucciones básicas del PLC y comprender a fondo sus principios de funcionamiento. Permite simular múltiples escenarios prácticos de PLC, como el control de semáforos, el control de ascensores de tres pisos, etc., para que los estudiantes combinen los conocimientos teóricos con las operaciones prácticas.

Enviar consulta

Descripción

GLPLC-2B Plataforma de formación de PLC

I. Configuración Básica

Esta plataforma de capacitación de PLC consta de un ordenador host, una mesa de entrenamiento, un componente de capacitación host, un módulo de capacitación (que incluye una amplia gama de objetos de simulación de equipos industriales), etc. Permite a los estudiantes practicar las instrucciones básicas de un PLC y comprender a fondo su principio de funcionamiento. Puede simular múltiples escenarios prácticos de PLC, como el control de semáforos, el control de ascensores de tres pisos, etc., para que los estudiantes combinen los conocimientos teóricos con las operaciones prácticas.

1. Unidad de control de alimentación de CA

Proporciona un conjunto de fuentes de alimentación trifásicas de cuatro cables de 380 V y monofásicas de 220 V, controladas por el interruptor de arranque-parada, y equipadas con protección por fusibles, protección contra fugas, etc. Además, cuenta con indicación de alarma de fugas y reinicio de alarmas, y visualización de voltaje de CA.

2. Fuente de alimentación de CC, medidor de voltaje/corriente de CC, salida lógica e indicación, etc.

Voltaje de CC: salida ajustable de 0 a 10 V; Corriente de CC: salida ajustable de 4 a 20 mA. Medidor digital de voltaje/corriente de CC; rango de medición de voltaje: 0-200 V, precisión de 0,5 niveles; rango de medición de corriente: 0-200 mA, precisión de 0,5 niveles; también equipado con salida de nivel lógico (avance lento, autobloqueo), indicador de nivel lógico, tubo digital LED, indicador de dirección, caja de música, relé de 24 V CC y conector de conversión de señal.

3. Componentes de formación del host

Configurado con Siemens S7-1214, módulo de expansión de salidas SM 1223 DI8×24VDC/DQ 8×RLY, módulo de entrada/salida analógica SM1234, conmutador Ethernet, tarjeta de señales de soporte, guía experimental, programa experimental y cable de programación de comunicación.

4. Componente de formación de control analógico tipo PLC-03 1

Configuración del módulo de formación para lámparas de agua, cintas transportadoras tipo puerto, etc. Todos los interruptores y luces indicadoras se utilizan para simular diversos estados, y el panel incluye directamente los esquemas y diagramas de simulación del proyecto experimental.

5. Componente de entrenamiento de control de simulación tipo PLC-04 2

Configure el módulo de entrenamiento de grúas portuarias y el módulo de entrenamiento de semáforos en cruces. Todos utilizan interruptores y luces indicadoras para simular diversos estados. El panel se imprime directamente con los esquemas del proyecto experimental y los diagramas de simulación.

6. Componente de entrenamiento de control de simulación tipo PLC-05 3

Configure módulos como ascensores de tres pisos. Todos utilizan interruptores y luces indicadoras para simular diversos estados. El panel se imprime directamente con los esquemas del proyecto experimental y los diagramas de simulación.

7. Componente de entrenamiento de control de simulación tipo PLC-06 4

Configure los módulos de entrenamiento de centro de mecanizado, entradas y salidas digitales y Tianta Light. El panel se imprime con los esquemas del proyecto experimental y los diagramas de simulación.

8. Componente de entrenamiento de pantalla táctil tipo PLC-11

Pantalla táctil a color de 7 pulgadas (TPS7062KX), equipada con cable de programación de descarga de comunicación, cable de comunicación de pantalla táctil y PLC, software de configuración de desarrollo; contactor de CA; relé intermedio; contacto auxiliar; relé térmico; botón (alta potencia); parada de emergencia; interruptor de desplazamiento. Relé temporizador.

9. Carril guía del motor PLC-20, sistema de medición de velocidad con encoder óptico y tacómetro digital/sistema de freno

Incluye motor asíncrono trifásico de jaula de ardilla: 380 V/△, velocidad inferior a 1500 RPM, potencia inferior a 100 W, sistema de medición de velocidad con encoder óptico (equipado con encoder fotoeléctrico Omron 1024), tacómetro digital y carril guía de acero inoxidable para la fijación del motor. El carril guía de acero inoxidable tiene buena planitud, lo que garantiza que la concentricidad entre el motor y el encoder no supere ±5 hilos, y el motor presenta un bajo nivel de ruido durante su funcionamiento. Cuenta con señal de retroalimentación de tensión y salida de señal de codificación fotoeléctrica, que incluye dos canales A y B.

10. Módulo de control eléctrico

11. Línea de conexión experimental

Según las características de los diferentes proyectos experimentales, se incluyen dos líneas de conexión experimentales diferentes. La parte de corriente fuerte utiliza una línea de conexión de enchufe de pistola con estructura de vaina de alta fiabilidad (sin riesgo de descarga eléctrica), y el cable de cobre libre de oxígeno se transforma en un cable multifilar ultrafino para lograr una suavidad excepcional. Está recubierto con una capa aislante de cloruro de polivinilo de nitrilo, que ofrece ventajas como suavidad, alta resistencia a la presión, alta resistencia, antiendurecimiento y buena tenacidad. El enchufe utiliza una pieza de cobre sólido con metralla de cobre ligero de berilio, lo que proporciona un contacto seguro y fiable. La parte de corriente débil utiliza una línea de conexión de cobre ligero de berilio con estructura expuesta elástica. Ambos cables solo pueden conectarse al zócalo del orificio interior correspondiente y no pueden mezclarse, lo que mejora considerablemente la seguridad y la racionalidad del experimento.

12. Software de configuración

Se proporciona software TIA Portal, software de simulación MCGS, software experimental, etc.

13. Ordenador

CPU i5/8G DDR4/240G SSD, equipado con sistema operativo original y software TIA Portal.

14. Protección de seguridad

1) La salida de alimentación de CA trifásica cuenta con funciones duales de protección contra sobrecorriente y cortocircuito para circuitos electrónicos y fusibles. Cuando la corriente de salida supera los 3 A, se puede desconectar la fuente de alimentación y se activa una alarma.

2) La mesa experimental utiliza tres tipos de cables experimentales, que no se pueden conectar entre sí. Para corrientes fuertes, se utilizan cables experimentales de seguridad con revestimiento de plástico; para corrientes débiles, se utilizan cables experimentales metálicos desnudos (el diámetro real del núcleo de cobre es mayor que el del cable de corriente fuerte); y el orificio de observación utiliza cables experimentales de calibre 2 para evitar que los estudiantes conecten corrientes fuertes a puntos débiles por error.

3) Las fuentes de alimentación de CA y CC de esta plataforma de capacitación de PLC cuentan con protección contra sobrecorriente.

II. Proyectos experimentales completados

(I) Contenido básico

1. Ejercicios completos de programación de instrucciones básicas de PLC

2. Módulo de entrenamiento de flujo de luz

3. Módulo de entrenamiento de cinta transportadora

4. Módulo de entrenamiento de grúa

5. Módulo de entrenamiento de semáforo en cruce

6. Ascensor de tres pisos y otros módulos

7. Centro de mecanizado

8. Entradas y salidas digitales

9. Módulo de entrenamiento de Torre de Luz
