GLCG4.0 Plataforma de capacitación en líneas de producción de fabricación inteligente

La plataforma de capacitación en línea de producción de fabricación inteligente GLCG4.0 consta de seis estaciones de trabajo independientes pero estrechamente conectadas. Es un producto típico de mecatrónica y automatización, ideal para la enseñanza y la formación en áreas afines como fabricación mecánica y automatización, mecatrónica, ingeniería eléctrica y automatización, ingeniería de control, tecnología de medición y control, control por computadora y control automático. Se encuentra cerca de la planta de producción y fabricación industrial y está especialmente diseñada para la enseñanza práctica, reforzando diversas capacidades prácticas de control e ingeniería.

I. Descripción general del producto

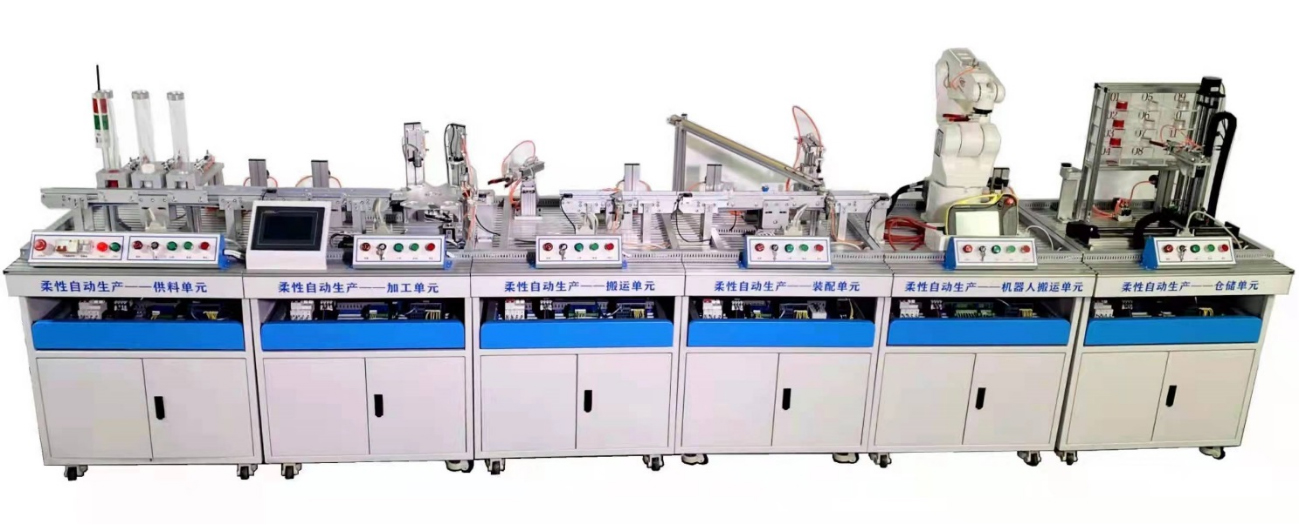

Esta plataforma de capacitación en línea de producción de fabricación inteligente consta de seis estaciones: unidad de alimentación, unidad de procesamiento, unidad de manipulación, unidad de ensamblaje, unidad robótica y unidad de almacenamiento, entre otras. El sistema de control puede ser controlado por PLC Mitsubishi o Siemens, lo que ofrece una gran flexibilidad, es decir, cada estación cuenta con un sistema de control PLC para un control independiente. Tras completar una capacitación, se pueden conectar dos estaciones adyacentes, tres estaciones... hasta que todas las estaciones se puedan conectar para aprender el diseño, la instalación, la programación, la depuración y el funcionamiento completo de sistemas complejos.

La plataforma incluye diversas tecnologías de control, como neumática, control y accionamiento de motores, PLC, sensores, etc., en la especialización en mecatrónica. Es ideal para estudiantes de carreras afines que deseen realizar prácticas de ingeniería, diseñar cursos y capacitar a personal de ingeniería y técnico que recién comienza su carrera.

II. Indicadores técnicos:

1. Potencia de entrada: monofásica trifilar ~ 220 V ± 10 % 50 Hz

2. Entorno de trabajo: temperatura -10 °C ~ +40 °C, humedad relativa ≤85 % (25 °C), altitud<4000 m

3. Capacidad del dispositivo:<2,5 kVA

4. Dimensiones de la plataforma de capacitación: 4500 mm × 850 mm × 1500 mm. Cada componente está mecanizado con aleación de aluminio de alta calidad y acero inoxidable, y su apariencia es impecable.

5. El tamaño de un banco de trabajo de una sola estación no debe ser inferior a: 750 mm × 850 mm × 1500 mm

III. Composición del sistema:

(I) Unidad de alimentación

La unidad consta de tres grupos de mecanismos de alimentación y ejes de transporte, encargados de impulsar los diferentes materiales. La placa de malla tipo cajón está equipada con electrodomésticos, asas integradas a ambos lados de la base y cuatro ruedas universales para facilitar su desplazamiento. Cuenta con un entorno de operación de simulación 3D, con una correspondencia exacta entre el modelo y el objeto real. Se puede conectar en tiempo real a través del software de programación oficial de la marca PLC compatible con el objeto real y permite realizar funciones de monitorización, depuración, descarga, carga y otras funciones del programa en línea en tiempo real, así como realizar operaciones en línea como depuración virtual y simulación.

1. Controlador programable Mitsubishi FX3U-48MR (1)

2. Placa de aislamiento de relés de 4 vías (1)

3. Bloque de terminales de sensor de 10 vías (1)

4. Mecanismo de alimentación (3 juegos de rampa de descarga, cilindro de varilla de empuje de material, interruptor magnético, etc.)

5. Eje de transporte (1 juego de motor de CC, cinta transportadora, etc.)

6. Componentes neumáticos (1 juego de válvula reguladora de presión del procesador de fuente de aire, electroválvula, colector, etc.)

7. Interruptor (1) para PLC de estación de seis unidades, pantalla táctil, puerta de enlace para intercambio de información

8. Fuente de alimentación PDU de 8 vías (1) para estación de seis unidades y bomba de aire

(II) Unidad de procesamiento

Esta unidad consta de una plataforma giratoria de procesamiento, simulación de perforación, simulación de prueba, un cilindro de giro y un eje de transporte, y se encarga del procesamiento simulado de diferentes materiales. La placa de malla tipo cajón está equipada con electrodomésticos, asas integradas a ambos lados de la base y 4 ruedas universales para facilitar su desplazamiento. Cuenta con un entorno operativo de simulación 3D, y el modelo se corresponde con el objeto real en una proporción uno a uno. Se puede conectar en tiempo real mediante el software de programación oficial de la marca PLC compatible con el objeto real, lo que permite realizar monitoreo, depuración, descarga, carga y otras funciones del programa en línea en tiempo real, así como realizar operaciones en línea como depuración virtual y simulación.

1. Controlador programable Mitsubishi FX3U-48MR (1 unidad)

2. Pantalla táctil (1 unidad) TPC7062 de 7 pulgadas con soporte de montaje

3. Bloque de terminales para sensor de 10 vías (1 unidad)

4. Eje de transporte (1 juego de motor de CC, sensor fotoeléctrico, etc.)

5. Simulación de perforación (1 juego de cilindros, 2 interruptores magnéticos, motor de CC, etc.)

6. Simulación de detección (1 juego de cilindros, 2 interruptores magnéticos, sensor capacitivo, etc.)

7. Cilindro de giro (1 juego de cilindros, 2 interruptores magnéticos, etc.)

8. Plato giratorio de procesamiento (1 juego de motor paso a paso, sensor de límite de origen, etc.)

9. Componentes neumáticos (1 juego de válvula reguladora de presión del procesador de fuente de aire, electroválvula, colector, etc.)

(III) Unidad de manipulación

Esta unidad consta de un brazo mecánico neumático, un punto de recogida de material y un eje de transporte, y se encarga de la manipulación de materiales. La placa de malla tipo cajón está equipada con electrodomésticos, asas integradas a ambos lados de la base y cuatro ruedas universales para facilitar su desplazamiento. Cuenta con un entorno operativo de simulación 3D, y el modelo se corresponde con el objeto real en una proporción uno a uno. Se puede conectar en tiempo real mediante el software de programación oficial de la marca PLC compatible con el objeto real y permite realizar funciones de monitorización, depuración, descarga, carga y otras funciones del programa en línea en tiempo real, además de realizar operaciones en línea como depuración virtual y simulación.

1. Controlador programable Mitsubishi FX3U-48MR (1 unidad)

2. Bloque de terminales de sensor de 10 vías (1 unidad)

3. Eje de transporte (1 juego): motor de CC, sensor fotoeléctrico, cilindro de giro, etc.

4. Punto de recuperación de la estación de procesamiento (1 juego): mesa de recuperación, sensor fotoeléctrico, etc.

5. Brazo robótico (1 juego): cilindro de elevación, cilindro telescópico, cilindro giratorio, cilindro de sujeción y su correspondiente sensor de límite, etc.

6. Componentes neumáticos (1 juego): válvula reguladora de presión del procesador de aire, válvula solenoide, colector, etc.

(IV) Unidad de ensamblaje

Esta unidad consta de un brazo mecánico neumático, una rampa de obturación y un eje de transporte, y se encarga del ensamblaje de dos materiales. La placa de malla tipo cajón está equipada con electrodomésticos, asas integradas a ambos lados de la base y 4 ruedas universales para facilitar su desplazamiento. Cuenta con un entorno de operación de simulación 3D, y el modelo se corresponde con el objeto real en una proporción 1:1. Se puede conectar en tiempo real a través del software de programación oficial de la marca PLC compatible con el objeto real. Permite realizar monitoreo, depuración, descarga, carga y otras funciones del programa en línea, así como operaciones en línea como depuración virtual y simulación.

1. Controlador programable Mitsubishi FX3U-48MR (1 unidad)

2. Interruptor de control de velocidad (1 unidad)

3. Convertidor de frecuencia (1 unidad) V20

4. Bloque de terminales del sensor de 10 vías (1 unidad)

5. Eje de transporte (1 unidad) con motor de CC, sensor fotoeléctrico, sensor de marca de color, sensor de inductancia, cilindro de giro, etc.

6. Canal de obturación (1 unidad)

7. Brazo robótico (1 unidad) con cilindro de elevación, cilindro telescópico, ventosa, etc.

8. Componentes neumáticos (1 unidad) con procesador de fuente de aire, válvula reguladora de presión, electroválvula, colector, etc.

(V) Unidad de manipulación del robot

Esta unidad consta de un punto de recolección de material y un robot industrial de seis ejes, responsable de la manipulación del material. La placa de malla tipo cajón se instala con electrodomésticos, con asas integradas a ambos lados de la base y 4 ruedas universales para facilitar su desplazamiento. Cuenta con un entorno de simulación 3D, y el modelo se corresponde con el objeto real en una proporción uno a uno. Se puede conectar en tiempo real mediante el software de programación oficial de la marca PLC compatible con el objeto real, lo que permite realizar monitorización, depuración, descarga, carga y otras funciones del programa en línea, así como realizar operaciones en línea como depuración virtual y simulación.

1. Mesa de recuperación de material: 1 sensor fotoeléctrico, soporte, etc.

2. Robot de seis ejes: 1 juego de consola de aprendizaje, cuerpo del robot, controlador del robot

3. Unidad de inspección visual: 1 juego de soporte de montaje para cámara visual, 1 cámara visual y lente industrial de alta definición de al menos 3 millones de píxeles

4. Fuente de luz: 1 fuente de luz LED con brillo ajustable

5. Programa visual: 1 juego

6. Componente neumático: 1 juego

(VI) Unidad de almacenamiento

Esta unidad consta de un manipulador de ejes XY, un punto de recolección de material y un almacén de 4x3, responsable del almacenamiento de productos. La placa de malla tipo cajón está equipada con electrodomésticos, asas integradas a ambos lados de la base y 4 ruedas universales para facilitar su desplazamiento. Cuenta con un entorno operativo de simulación 3D, con una correspondencia exacta entre el modelo y el objeto real. Se puede conectar en tiempo real mediante el software de programación oficial de la marca PLC compatible con el objeto real. Permite realizar monitorización, depuración, descarga, carga y otras funciones del programa en línea, así como operaciones en línea como depuración virtual y simulación.

1. Controlador programable Mitsubishi FX3U-48MR (1 unidad)

2. Bloque de terminales para sensores de 10 vías (1 unidad)

3. Mesa de recuperación de materiales (1 juego de sensores fotoeléctricos, soportes, etc.)

4. Almacén (1 juego de cuatro filas y tres columnas), con capacidad para cuatro materiales (rojo, blanco y metálico) cada uno.

5. Eje de movimiento (1 juego de módulos de movimiento para los ejes X e Y, y sus correspondientes 6 sensores de límite)

6. Componentes neumáticos (1 juego de válvula reguladora de presión para procesador de aire, electroválvula, colector, etc.)
