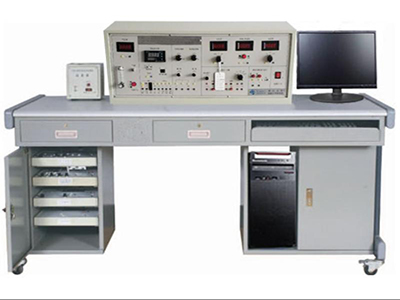

GL-SY banco de pruebas de sensores médicos

El banco de pruebas de sensores médicos GL-SY es un nuevo producto que satisface las necesidades de ingeniería biomédica, medicina y otras especialidades. Este banco se utiliza principalmente para la enseñanza experimental de cursos como "Principios de Sensores Médicos y Tecnología de Detección" en universidades y facultades de medicina.

Ⅰ. Composición del producto

El banco de pruebas de sensores médicos GL-SY consta de cinco partes: la consola principal, los sensores y sus correspondientes módulos experimentales, el sistema de adquisición de datos y la mesa experimental.

1. Consola principal:

Proporciona una fuente de alimentación regulada de CC altamente estable e instrumentos de visualización de voltaje, frecuencia, velocidad y otros.

2. Sensor y módulo experimental:

La detección de señales biológicas de este banco cumple con los requisitos de seguridad de los instrumentos médicos, y la corriente de fuga de cada sensor de detección al cuerpo humano es inferior a 10 µA. La adquisición de datos de señales biológicas se realiza mediante el sistema de adquisición de datos V10.2.

II. Configuración del sensor

1. Sensor de sonido cardíaco: 0,1-1500 Hz, descripción de la curva del sonido cardíaco

2. Respuesta de frecuencia del sensor de latidos: 0,1-1000 Hz, descripción de la curva del electrocardiograma, sensibilidad: 1 mV/cm

3. Sensor de pulso: detección en tiempo real de varios pulsos, descripción de la curva del pulso

4. Sensor de ondas respiratorias: respuesta en tiempo real a la forma de onda respiratoria del medidor de frecuencia respiratoria, índice respiratorio

5. Sensor de presión arterial: rango de medición: 50-300 mmHg

6. Sensor de temperatura corporal: rango de medición: 35 ℃-43 ℃

7. Sensor de tensión resistiva: 0-500 g (200), precisión: ±0,5 %

8. Sensor capacitivo: rango de medición: ±2,5 mm, precisión: ±3 %

9. Sensor de desplazamiento Hall: rango de medición: ±1 mm, precisión: ±2 %

10. Sensor de desplazamiento por corrientes de Foucault: rango de medición: 1 mm, precisión: ±2%

11. Sensor de temperatura integrado (temperatura ambiente: -120 °C)

12. Resistencia de platino Pt100 (temperatura normal: -200 °C)

13. Resistencia de cobre Cu50 (temperatura normal: -150 °C)

14. Termopar tipo K (temperatura normal: -200 °C)

15. Termopar tipo E (temperatura normal: -200 °C)

16. Sensor de gas (50-2000 ppm)

17. Sensor de humedad (10-95 % HR)

18. Compensador de extremo frío del termopar

19. Termopar tipo K

20. Fuente de calor<150 °C (ajustable)

III. Módulo del sensor

1. Módulo de medición del sonido cardíaco

2. Módulo de medición del latido cardíaco

3. Módulo de medición del pulso

4. Módulo de medición del flujo respiratorio

5. Módulo de medición de la onda respiratoria

6. Plantilla para el experimento de tipo de deformación resistiva

7. Plantilla para experimento con sensor capacitivo

8. Plantilla para experimento con sensor Hall

9. Plantilla para experimento con desplazamiento por corrientes de Foucault

10. Plantilla para experimento con sensor de temperatura

IV. Elementos experimentales

1. Experimento de medición de la respiración por diferencia de presión

2. Experimento de medición de la presión arterial

3. Experimento de medición del sonido cardíaco

4. Experimento de medición del pulso

5. Experimento de la característica de desplazamiento del sensor capacitivo. Experimento de la característica de desplazamiento del sensor Hall bajo excitación de CC

6. Experimento de la característica de desplazamiento del sensor de corrientes de Foucault

7. Material del objeto de prueba para la electricidad. Experimento sobre la influencia de las características de los sensores de corrientes de Foucault

8. Experimento sobre la influencia del área del cuerpo medido en las características de los sensores de corrientes de Foucault

9. Experimento sobre las características de temperatura de los sensores de temperatura integrados

10. Experimento sobre las características de temperatura de las resistencias de platino

11. Experimento sobre las características de temperatura de las resistencias de cobre

12. Experimento sobre la medición de temperatura de termopares tipo K

13. Experimento sobre la medición de temperatura de termopares tipo E

14. Experimento sobre la compensación de temperatura del extremo frío de Termopares

15. Experimento fundamental de sensores de gas sensibles al alcohol

16. Experimento con sensores de humedad

17. Experimento de funcionamiento de galgas extensométricas de lámina metálica en puente de un solo brazo

18. Experimento de funcionamiento de galgas extensométricas de lámina metálica en medio puente

19. Experimento de funcionamiento de galgas extensométricas de lámina metálica en puente completo

20. Experimento comparativo del funcionamiento de galgas extensométricas de lámina metálica de un solo brazo, medio puente y puente completo

21. Experimento sobre la influencia de la temperatura en galgas extensométricas de lámina metálica

22. Aplicación del puente completo de CC a escala electrónica
