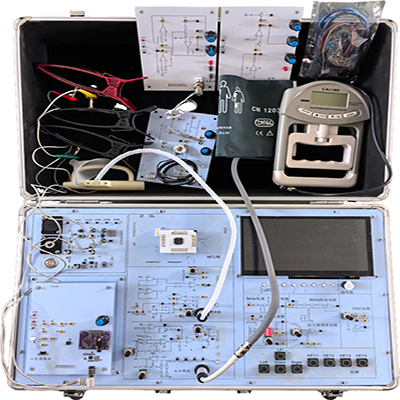

GL-SY-02 caja de experimentos con sensores médicos

La caja de experimentos con sensores médicos GL-SY-02 combina la placa base con varios módulos de prueba independientes para realizar experimentos de medición de acuerdo con las necesidades de las facultades y universidades de medicina. El diseño de la placa de circuito de la caja de experimentos con sensores médicos es razonable e intuitivo, además de muy práctico. Los módulos son fáciles de usar y organizar, satisfaciendo así las diversas necesidades experimentales de medición de sensores biomédicos, diseño de sistemas de microcomputadoras médicas, análisis de señales y procesamiento de imágenes, etc. Permite desarrollar las capacidades de aplicación de los estudiantes en campos de la ingeniería médica como la tecnología electrónica, la tecnología de detección y procesamiento de señales y la tecnología de inteligencia artificial.

Ⅰ、Configuración detallada

(I) Módulo de función pulmonar

Función: Puede medir la capacidad vital, la capacidad vital forzada, el flujo espiratorio, etc.

1. Error de repetibilidad: ≤0,1%

2. Filtro paso bajo de 10 Hz de segundo orden seleccionable

3. Rango de medición: 0-10 kPa

4. Precisión: 0,25 %.

(II) Módulo de temperatura

Función: Equivalente a un monitor, que puede monitorizar los cambios de temperatura corporal del paciente en tiempo real.

1. La corriente constante garantiza su estabilidad.

2. Filtro paso bajo de segundo orden de 10 Hz opcional.

3. El sensor es enchufable y previene transitorios de alto voltaje.

4. Rango de 0 a 100 °C. Error:<2,5 %. Tiempo de estabilización: 30 s.

(III) Módulo de oxígeno en sangre

Función: Equivalente a un oxímetro médico, que puede medir la frecuencia cardíaca y la saturación de oxígeno en sangre.

1. Aumento ajustable.

2. Con filtro paso bajo de segundo orden de 10 Hz.

3. El sensor es enchufable y previene transitorios de alto voltaje.

4. Luz infrarroja de longitud de onda de 940 nm/luz roja de longitud de onda de 660 nm, rango de prueba: 70 %-100 %

(IV) Módulo de pulso

Función: Equivalente a un monitor; puede medir la frecuencia del pulso, la presión sistólica, la presión diastólica, etc.

1. La señal de pre-etapa se amplifica 7 veces y la de post-etapa es ajustable.

2. Cuenta con un filtro paso bajo de segundo orden de 10 Hz.

3. Puede prevenir transitorios de alto voltaje.

4. Rango de medición: 0-50 g, nivel de precisión: 5 %, error de repetibilidad: ≤3 %.

(V) Módulo de ECG

Función: Equivalente a un electrocardiógrafo, mide la frecuencia cardíaca, la amplitud de las ondas P, R y T, el tiempo P-R, el tiempo QRS, el tiempo Q-T y el tiempo de la onda T.

1. Amplificación pre-etapa de 30x y ajustable en la post-etapa.

2. Cuenta con un filtro paso bajo de segundo orden de 10 Hz.

(VI) Módulo de presión arterial

Función: Mide los cambios de la presión arterial arterial mediante el análisis de las características de la forma de onda.

1. Presión: 60-110 mmHg; 90-190 mmHg.

2. Precisión: ≤3 %.

(VII) Módulo de fuerza de agarre

Función: Mediante la fuerza de agarre humana, se pueden realizar ejercicios de rehabilitación y pruebas de fuerza de dedos.

1. Rango de agarre: 300-500 N. 2. Salida: Señal de 0-5 V, 0-10 V, 4-20 mA;

3. Autorrecuperación elástica.

II. Proyectos experimentales

(I) Proyectos experimentales de adquisición de señales fisiológicas

1. Experimento de función pulmonar: adquisición de señales, acondicionamiento, cálculo, procesamiento y visualización de resultados mediante computadora o microordenador.

2. Experimento de temperatura: adquisición de señales, acondicionamiento, cálculo, procesamiento y visualización de resultados mediante computadora o microordenador.

3. Experimento de oxígeno sanguíneo: adquisición de señales, acondicionamiento, cálculo, procesamiento y visualización de resultados mediante computadora o microordenador.

4. Experimento de velocidad de onda de pulso: adquisición de señales, acondicionamiento, cálculo, procesamiento y visualización de resultados mediante computadora o microordenador.

5. Experimento de ECG: adquisición de señales, acondicionamiento, cálculo, procesamiento y visualización de resultados mediante computadora o microordenador.

6. Experimento de presión arterial. Adquisición de señales, computadora o microordenador de un solo chip para cálculo, procesamiento y visualización de resultados.

7. Experimento de fuerza de agarre; adquisición de señales, acondicionamiento, computadora o microordenador de un solo chip para cálculo, procesamiento y visualización de resultados.

(II) Proyecto experimental de circuitos

1. Ajuste y configuración de la ganancia del amplificador operacional.

2. Ajuste del filtro paso bajo y la frecuencia de corte del circuito de muesca.

3. Circuito generador de ondas cuadradas, sinusoidales y triangulares.

4. Circuito de ajuste a cero.

5. Programación y descarga a un microordenador de un solo chip:

1) Experimento de E/S.

2) Control de LED.

3) Control de zumbador.

4) Ajuste y control de la conversión A/D.

5) Control de la salida de la conversión D/A.

Esta caja experimental de sensores médicos se puede aplicar a medicina básica, medicina clínica, medicina de imagen y otras especialidades.
