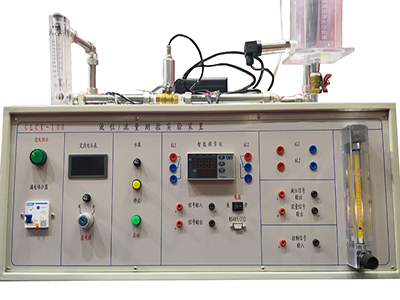

GLCK-100 Equipo experimental de medición y control de nivel y caudal de líquidos

I. Introducción del equipo

Este equipo experimental de medición y control de nivel/caudal de líquidos se caracteriza por su pequeño tamaño, diseño compacto, estética y seguridad. Puede configurarse como un sistema de control de nivel de líquido con ajuste PID de lazo cerrado o un sistema de control de caudal con ajuste PID para caudal y nivel de líquido (volumen simple) (volumen doble), y se comunica con el ordenador central a través del puerto de comunicación del regulador inteligente. Los parámetros de control se pueden configurar tanto en el instrumento de control inteligente como en el ordenador central. El software del ordenador central utiliza el software de configuración de control industrial MCGS para la detección, el control, la modificación de parámetros, el almacenamiento y el análisis de datos en línea, la visualización e impresión de curvas en tiempo real y curvas históricas. Este equipo cuenta con múltiples protecciones de seguridad y proporciona señales estándar IEC y puntos de prueba relacionados para el acceso a un microordenador de un solo chip para la programación de experimentos.

Este equipo experimental de medición y control de nivel/caudal de líquidos utiliza sensores de grado industrial y salidas de señal estándar IEC. Es adecuado para medición y control, automatización, informática, control electromecánico, ingeniería de la información, mecatrónica y otras especialidades. Este equipo se coloca sobre la mesa de experimentación y puede realizar experimentos de forma independiente o conectarse al ordenador central.

II. Configuración básica

1. Caudalímetro de microturbina 1

2. Sensor de presión de nivel de líquido 2

3. Regulador industrial inteligente 1

4. Convertidor RS485/RS232 1

5. Módulo de control de la bomba de agua 1

6. Tanque de agua experimental de microplexiglás 1

7. Tanque de almacenamiento de agua de acero inoxidable de tamaño mediano 1

8. Válvula manual 5

9. Microbomba de agua 1

10. Controlador 1

11. Medidor OLED cinco en uno 1

12. Marca de agua 1

13. CD de software experimental 1

III. Indicadores técnicos

1. Alimentación: CA 220 V ± 10 % 50 Hz ± 5 % 1 A con buena conexión a tierra

Todas las tuberías son de acero inoxidable con un proceso de película aislante térmica de 2,5 mm en el interior. Todas las juntas de las tuberías están fabricadas en acero inoxidable niquelado. Garantizamos su resistencia a la oxidación y a la deformación durante 20 años.

2. Las señales de entrada y salida del instrumento cumplen con las normas IEC.

3. Transmisor de nivel de líquido. Rango: 0-30 cm (parámetro del instrumento inteligente DIH=30).

Señal de salida: 4-20 mA CC de dos hilos, 24 V CC. Precisión: 0,5.

4. Caudalímetro de turbina. Rango: 0-300 L/min (parámetro del instrumento inteligente DIH=300). Señal de salida: salida de pulsos. Precisión: 1.

5. Transmisor de frecuencia/corriente. Señal de salida: 4-20 mA CC.

6. Regulador de inteligencia artificial industrial. Precisión: 0,5.

7. Dimensiones:

Tamaño de la caja de control experimental: 500 mm (largo) × 400 mm (ancho) × 1200 mm (alto).

8. Peso: aprox. 15 kg.

IV. Contenido experimental

1. Comprensión y uso de los transmisores de presión

2. Características del tanque de agua de un solo volumen Experimento

3. Experimento de sistema de control de bucle cerrado de nivel de líquido de un solo volumen

4. Experimento de sistema de control de bucle cerrado de tanque de agua de doble volumen

5. Experimento de comprensión del principio de funcionamiento del transmisor de caudal de turbina

6. Experimento de control de instrumento inteligente PID de nivel de líquido

7. Experimento de control de configuración de ordenador host PID de nivel de líquido

8. Experimento de control de instrumento inteligente PID de flujo

9. Experimento de control de configuración de ordenador host PID de flujo

10. Utilizar el software de configuración MCGS y el equipo experimental para realizar un experimento de capacitación en programación de ingeniería de configuración
