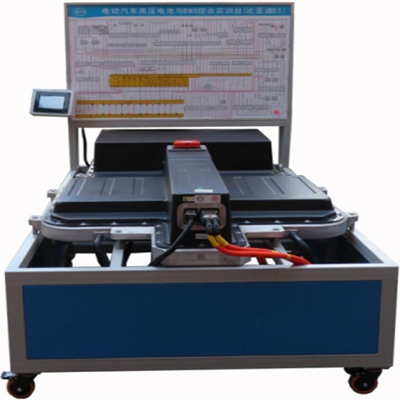

Plataforma de formación integrada sobre teoría y práctica del sistema de gestión de baterías (BMS)

I. Parámetros principales

Tipo de vehículo: turismo eléctrico

Temperatura de funcionamiento: -20 °C a 50 °C

Peso de la máquina: 250 kg

Dimensiones: 2200 mm × 1800 mm × 1500 mm

II. Características de rendimiento

1. Plataforma de formación teórica y práctica integrada del Sistema de Gestión de Baterías (BMS)

Se basa en el sistema BMS (gestión de baterías) de los vehículos eléctricos de nueva energía. Permite monitorizar dinámicamente el voltaje de cada batería, estimar dinámicamente la capacidad de la batería, monitorizar dinámicamente la temperatura de la batería y detectar dinámicamente toda la información de la batería.

2. La plataforma de formación utiliza el sistema de gestión de baterías de los vehículos eléctricos de nueva energía. Se ha desarrollado cuidadosamente para satisfacer las necesidades de formación de los vehículos de nueva energía. Esta plataforma de formación está equipada con un panel de detección de funcionamiento, un soporte móvil, un sistema completo de gestión de baterías BMS, un conjunto de baterías de potencia, etc.

3. El panel de enseñanza cuenta con diagramas de circuitos completos a color de cada sistema. Los estudiantes pueden comparar intuitivamente el panel de detección con el sistema de gestión de baterías de un vehículo eléctrico real, comprender y analizar el principio de funcionamiento del sistema, lo que facilita a los profesores la explicación del sistema de forma más intuitiva.

4. La cubierta antipolvo de la batería se retira de la tecnología original del vehículo, y la carcasa de la batería se modela de forma transparente mediante tecnología de conformado en caliente con una placa acrílica de alta transparencia, que se ajusta perfectamente al diseño original del vehículo. El diseño de iluminación interna de la cubierta acrílica de alta transparencia permite comprender intuitivamente la estructura interna, la disposición y el método de conexión del paquete de baterías. Esta cubierta acrílica de alta transparencia se puede utilizar para la enseñanza de principios, garantizando la seguridad.

5. El panel de enseñanza cuenta con nombres de componentes, terminales de cable de computadora, dispositivos de visualización dinámicos, etc., y se puede utilizar un multímetro y un osciloscopio para detectar la resistencia, el voltaje, la frecuencia y la forma de onda de cada componente eléctrico; esto facilita que los profesores expliquen y midan de forma más intuitiva.

6. El bastidor está fabricado con perfiles de aleación de aluminio de alta calidad y cuenta con una plataforma operativa para colocar herramientas, materiales y otros elementos, lo que facilita la enseñanza.

7. Incluye un manual del equipo que incluye el mantenimiento diario, información sobre mantenimiento, localización de averías, especificaciones de funcionamiento, procedimientos de operación, precauciones de uso, etc.

8. Se utiliza un sistema mecánico oculto de localización de averías mediante terminales de conexión en forma de U. Este sistema simula eficazmente diversos fenómenos de fallo del sistema, mejora la capacidad de los estudiantes para detectar fallos y protege eficazmente la eficiencia del uso del equipo.

III、Proyectos de formación sobre la plataforma de formación integrada teórica y práctica del Sistema de Gestión de Baterías (BMS)

1. Comprenderá intuitivamente la estructura interna, el diseño y el método de conexión del paquete de baterías. La carcasa transparente permite la enseñanza de los principios, garantizando así la seguridad.

2. Análisis dinámico de datos, diagnóstico y resolución de problemas del sistema de gestión de baterías (BMS). 3. Análisis de datos estáticos, diagnóstico de fallos y resolución de problemas del sistema de gestión de baterías (BMS);

4. Análisis de datos del protocolo CAN, diagnóstico de fallos y resolución de problemas del sistema de gestión de baterías (BMS);

5. Análisis de datos de celdas individuales, diagnóstico de fallos y resolución de problemas del sistema de gestión de baterías (BMS);

6. Análisis de datos de agrupación de baterías de potencia, diagnóstico de fallos y resolución de problemas;

7. Prácticas sobre los métodos de conexión y desconexión de conectores de alta y baja tensión de los paquetes de baterías de potencia;

8. Comprender la estructura y el principio de funcionamiento del sistema de alimentación de baterías de potencia;

9. Comprender la función de lectura de datos en tiempo real del BMS, como la lectura de datos de voltaje, temperatura y estado de carga (SOC) de la batería de potencia y el análisis del estado de funcionamiento;

10. Comprender la gestión de comandos y energía, la gestión térmica, el balanceo de energía en línea y otras funciones del BMS para la batería de potencia durante el funcionamiento del motor;

11. Dominar los métodos de carga y descarga de baterías de potencia;

12. Comprender los cambios de datos durante la carga de la batería.

13. Dominar el diagnóstico de fallos de los módulos de baterías de potencia.

14. Aprender los cambios de datos de las baterías de potencia y el principio de respuesta del BMS.

15. Dominar los métodos de mantenimiento y detección de los sistemas de baterías de potencia.
