Caja de experimentación de circuito analógico【 GLMD-1】

La caja de experimentación de circuito analógico GLMD-1 adopta una estructura de placa base más módulo, que puede cumplir con los requisitos del programa de enseñanza experimental y la enseñanza experimental de "Tecnología electrónica analógica" en colegios y universidades.

Enviar consulta

Descripción

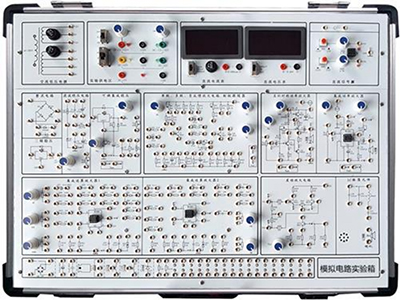

GLMD-1 Caja de experimentación de circuito analógico

I. Indicadores técnicos

1. Esta caja de experimentación de circuitos analógicos adopta una estructura de placa base y módulo, que cumple con el esquema de enseñanza experimental y los requisitos de la enseñanza experimental de "Tecnología Electrónica Analógica" en colegios y universidades.

2. Fuente de señal de la función DDS: onda sinusoidal (0-100 KHz), onda cuadrada y onda triangular (0-50 KHz), señal musical; voltaje Vpp: 0-10 V.

3. Panel de película del módulo analógico con esquema del circuito marcado.

4. Fuente de alimentación fija regulada: +12 V (1 A), -12 V (1 A), +5 V (2 A).

5. 2 fuentes de alimentación ajustables: Ajuste ajustable de -5 V a +5 V.

6. Área de desarrollo independiente estándar: diseño y desarrollo de diversos circuitos.

7. Módulos estándar.

① Módulo de circuito amplificador de transistores: circuito amplificador completo de una etapa, circuito amplificador de dos etapas, circuito amplificador de retroalimentación negativa, experimento de seguidor de emisor. Polarización, retroalimentación, carga ajustable;

② Módulo amplificador diferencial: Experimento completo de amplificación en modo diferencial de doble extremo, amplificación en modo diferencial de un solo extremo, supresión de modo común de doble extremo; cero ajustable;

③Módulo amplificador operacional: Experimento completo de suma proporcional, circuito de cálculo, comparación de voltaje, filtro de banda pasa-bajos y pasa-altos activo; experimento con amplificador de potencia integrado;

④Módulo de conversión de forma de onda: Experimento de generación de onda cuadrada, onda rectangular ajustable con ciclo de trabajo, onda triangular y onda de diente de sierra; Experimento con oscilador de onda sinusoidal RC con circuito integrado, oscilador de onda sinusoidal RC, oscilador LC y amplificador de selección de frecuencia; Circuito de conversión de onda cuadrada a onda triangular, circuito de conversión de voltaje-corriente, circuito de conversión de voltaje-frecuencia;

⑤ Módulo amplificador de potencia y regulador de voltaje: Filtro rectificador, regulador de voltaje integrado, regulador de voltaje serie-paralelo, amplificador de potencia simétrico complementario;

⑥Módulo de fuente de señal, conversión y atenuación de voltaje: Genera diversas señales necesarias para el experimento, genera voltaje de CC variable y atenúa la señal de CA;

II. Contenido experimental de la caja de experimentos de circuitos analógicos

1. Circuito amplificador de una etapa

2. Circuito amplificador de dos etapas

3. Circuito amplificador de retroalimentación negativa

4. Seguidor de emisor

5. Circuito amplificador diferencial

6. Circuito sumador proporcional

7. Circuito integral y diferencial

8. Circuito generador de forma de onda

9. Filtro activo

10. Comparador de tensión

11. Circuito integrado: oscilador sinusoidal RC
