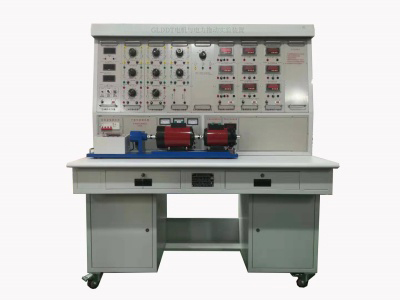

GLDDT Dispositivo experimental de tracción eléctrica y motor

I. Descripción del producto

El dispositivo experimental de tracción eléctrica y motor GLDDT es ideal para la renovación de equipos experimentales de tecnología eléctrica y de motores existentes en universidades. También proporciona el equipo experimental ideal para la construcción o ampliación de laboratorios en escuelas secundarias profesionales, institutos técnicos y vocacionales, universidades de pregrado, etc., y para la rápida apertura de cursos experimentales. Ofrece las condiciones ideales para que profesores y estudiantes de posgrado desarrollen o realicen investigaciones científicas. Este dispositivo cuenta con un sistema de protección personal completo y fiable, y todos los terminales están revestidos para garantizar la seguridad experimental.

II. Parámetros técnicos

1. Potencia de entrada: Trifásica de cuatro hilos (o trifásica de cinco hilos) ~ 380 V ± 10 % 50 Hz

2. Entorno de trabajo: Temperatura: -10 °C ~ +40 °C, humedad: < 85 % (25 °C)

3. Capacidad del dispositivo: < 1,5 kVA

4. Peso del motor GLDDT y del dispositivo experimental de tracción eléctrica: 480 kg

5. Dimensiones: < 1390 mm x 730 mm x 1630 mm

III. Panel de control de potencia

1. Alimentación de CA: Proporciona una alimentación de CA trifásica ajustable de 0 a 450 V y una monofásica ajustable de 0 a 250 V simultáneamente.

2. Dos fuentes de alimentación de CC de alto voltaje: una fuente de alimentación de excitación de 220 V (0,5 A) y una fuente de alimentación de inducido regulada de ajuste continuo de 0 a 250 V (4 A) (con funciones de protección contra sobretensión, sobrecorriente, sobrecalentamiento y cortocircuito, con recuperación automática y corte suave). Están equipadas con un voltímetro digital de CC y un interruptor.

3. Un conjunto de transformadores de aislamiento trifásicos; un protector contra fugas de tensión; un protector contra fugas de corriente.

4. Sistema de protección del instrumento.

5. Gestor de experimentos: con funciones como ajuste de tiempo, alarmas, corte de alimentación y registro de diferentes tiempos de alarma.

IV. Medidor inteligente de voltaje y corriente de CC

1. Voltímetro inteligente de CC: con interfaz de comunicación, rango automático, instalación en gabinete de grado industrial, precisión: 0,2 niveles, rango: 0-500 V.

2. Amperímetro de CC inteligente 1: con interfaz de comunicación, rango automático, armario industrial, precisión: 0,2 niveles, rango: 0-5000 mA. Unidad de visualización: mA.

3. Amperímetro de CC inteligente 2: con interfaz de comunicación, rango automático, armario industrial, precisión: 0,2 niveles, rango: 0-5000 mA. Unidad de visualización: mA.

V. Medidor de factor de potencia inteligente

Diseñado con un DSP dedicado de 24 bits, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad, implementa el modo de control de la función de diálogo humano-computadora mediante el control de teclas y una ventana de visualización digital. El software adopta ideas de diseño RTOS e incluye software de monitorización para PC para optimizar las capacidades de análisis. Puede medir simultáneamente dos potencias monofásicas P1 y P2, y mostrar la suma de ambas mediante un LED independiente de 5 dígitos (método de dos medidores para medir la potencia total trifásica). La precisión de la medición de potencia es de 1.0, el rango de medición del factor de potencia es de 0.3~1.0, el rango de voltaje y corriente es de 450 V y 5 A, y puede identificar automáticamente las propiedades de la carga (pantalla inductiva "L", pantalla capacitiva "C", resistencia pura sin pantalla) y almacenar los datos de medición para consultarlos en cualquier momento.

VI. Mesa experimental

La mesa experimental es una estructura de hierro de doble capa con pulverizado denso mate, y el tablero es un tablero de alta densidad ignífugo, impermeable y resistente al desgaste. Está equipada con dos amplios cajones y puertas de armario.

VII. Proyectos experimentales

1. Experimento con motor de CC

(1) Experimento de conocimiento de la máquina eléctrica

(2) Experimento con generador de CC

(3) Experimento con motor shunt de CC

2. Experimento con transformador

(1) Experimento en vacío y cortocircuito de un transformador monofásico

(2) Experimento en vacío y cortocircuito de un transformador trifásico

(3) Experimento con carga de un transformador trifásico

(4) Experimento de grupo de conexión de un transformador trifásico

(5) Experimento de funcionamiento asimétrico de un transformador trifásico

(6) Experimento de funcionamiento en paralelo de un transformador trifásico

3. Experimentos con motores asíncronos

(1) Motor asíncrono monofásico con arranque por condensador

(2) Motor asíncrono monofásico con arranque por condensador

(3) Motor asíncrono monofásico con arranque por resistencia

(4) Motor asíncrono trifásico de dos velocidades

(5) Experimento de medición de parámetros de un motor asíncrono trifásico de jaula de ardilla

(6) Arranque y regulación de velocidad de un motor asíncrono trifásico Experimento

(7) Experimento de las características de funcionamiento de un motor asíncrono trifásico

(8) Funcionamiento asimétrico de un motor asíncrono de jaula de ardilla trifásico

4. Experimentos con motores síncronos

(1) Experimento de las características de funcionamiento y medición de parámetros de un generador síncrono trifásico

(2) Experimento de funcionamiento síncrono conectado a la red de un generador síncrono trifásico

(3) Motor síncrono trifásico

(4) Cortocircuito repentino de un generador síncrono trifásico

(5) Funcionamiento asimétrico de un motor síncrono trifásico

5. Determinación de las características mecánicas del motor

(1) Características mecánicas de un motor de CC con excitación independiente en diversas condiciones de funcionamiento

(2) Motor asíncrono trifásico en diversas condiciones de funcionamiento

(3) Mapeo de la curva M-S de un motor asíncrono trifásico

6. Experimento de control del motor

(1) Experimento con motor paso a paso

(2) Experimento de sincronismo

(3) Experimento con transformador rotatorio y fuente de alimentación de media frecuencia

(4) Control de movimiento de un motor lineal y componentes experimentales

(5) Motor síncrono de imanes permanentes trifásico y sistema de control

(6) Motor de reluctancia conmutada y controlador

(7) Motor sin escobillas de CC de alta tensión y sistema de control

(8) Experimento con servomotor de CA

(9) Generador de tacómetro de CA

(10) Generador de tacómetro de CC de imanes permanentes

(11) Experimento con codificador rotatorio

7. Experimento de control de contacto de relé

(1) Circuito de control de jog y autobloqueo de un motor asíncrono trifásico

(2) Circuito de control de Rotación directa e inversa de un motor asíncrono trifásico

(3) Circuito de control del arranque reductor de un motor asíncrono de jaula de ardilla trifásico

(4) Circuito de control del frenado por consumo de energía de un motor asíncrono trifásico
