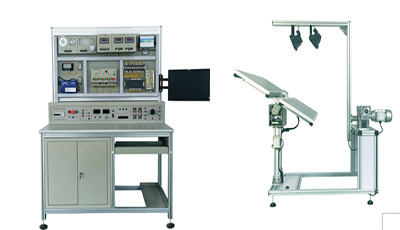

GL-GF-2 Plataforma experimental de ingeniería de generación de energía solar fotovoltaica

I. Descripción del producto

La plataforma experimental de ingeniería de generación de energía solar fotovoltaica GL-GF-2 consta de dos partes: el "Sistema Integral de Aplicación de Tecnología Solar Fotovoltaica" y el "Módulo de Células Solares". Está especialmente diseñada para satisfacer las necesidades de enseñanza experimental de la aplicación y el diseño de la ingeniería de sistemas de generación de energía solar fotovoltaica para nuevas especializaciones en energía en universidades y centros de formación profesional. Este sistema presenta las siguientes características:

II. Composición del sistema

1. Los paneles solares permiten la combinación en paralelo y en serie de múltiples grupos de paneles fotovoltaicos mediante conectores y cables rápidos. Está equipada con paneles fotovoltaicos de silicio policristalino, con una potencia única de 30 W, una tensión de circuito abierto de 17,5 V y una corriente pico de 1,75 V, lo que supone un total de 4 paneles.

2. Unidad de seguimiento automático, equipada con un mecanismo de seguimiento de un solo eje, un conjunto de sensores de luz con alimentación de 24 V CC y salida PNP o NPN, y un conjunto de controladores de motor, accionados por motores de 24 V CC. El control se realiza mediante un PLC Siemens SR20 y cuatro lámparas halógenas de alta potencia para simular la luz diurna. El brillo se puede ajustar de forma continua para simular los cambios de la iluminación diurna.

3. El luxómetro, con función de comunicación Modbus, permite la comunicación por bus con instrumentos industriales equipados con el equipo necesario para recopilar datos en el sistema informático central.

4. Dos amperímetros de CC, dos voltímetros de CC, un voltímetro de CA, dos amperímetros de CA y un conjunto de sensores de temperatura y humedad. Con función de comunicación Modbus, todos los datos se pueden cargar y recopilar en el sistema informático central a través del bus.

5. Batería, equipada con 4 grupos de baterías de 12 V/8 AH, que permiten la conexión en serie y en paralelo. Incluye un cargador de batería y una carcasa combinada para facilitar su colocación.

6. Un conjunto de computadoras con software de inicio de programación PLC y software de configuración de control de fuerza.

7. Módulo inversor de energía solar: entrada de 12 V CC, potencia máxima de salida de 100 W y voltaje de salida de 220 V CA.

8. Controlador solar: voltaje máximo de entrada de 30 V, compatible con baterías de plomo-ácido de 12 V y con función de salida de carga de CC, que permite la salida de control de tiempo.

9. Carga: equipada con un ventilador de carga de 12 V CC, una lámpara LED y una lámpara incandescente; un ventilador de carga de CA, una lámpara LED y una lámpara incandescente; una resistencia ajustable de alta potencia de 100 W/100 R y una resistencia fija de 10 R/100 W.

III. Proyectos experimentales de esta plataforma experimental para proyectos de generación de energía solar fotovoltaica

(I) Experimento de las características del panel solar

1. Experimento de prueba de voltaje de circuito abierto del panel solar

2. Experimento de prueba de corriente de cortocircuito del panel solar

3. Experimento de prueba de las características I-V del panel solar

4. Experimento de cálculo de la potencia de salida del panel solar

5. Experimento de medición de la eficiencia de conversión del panel solar

6. Experimento de relación entre el voltaje de circuito abierto y la función de intensidad luminosa relativa

7. Experimento de relación entre la corriente de cortocircuito y la función de intensidad luminosa relativa

8. Experimento de prueba de las características fotovoltaicas del panel solar

9. Experimento de prueba de las características de voltio-amperio en oscuridad del panel solar

10. Experimento de prueba de las características de salida del módulo solar

11. Experimento de prueba de voltaje de circuito abierto en serie del panel solar

12. Experimento de prueba de corriente de cortocircuito en serie del panel solar

13. Experimento de prueba de voltaje de circuito abierto en paralelo del panel solar

14. Experimento de prueba de corriente de cortocircuito en paralelo del panel solar

15. Experimento de prueba de las características de carga

(II) Experimento de seguimiento solar automático

1. Experimento del principio del sistema de seguimiento solar

2. Experimento solar sobre el principio del sensor de seguimiento y posicionamiento de la luz solar

3. Experimento sobre el impacto del entorno en la conversión fotovoltaica

4. Experimento sobre el funcionamiento del controlador de seguimiento

5. Formación en el cableado del actuador de transmisión

6. Experimento de seguimiento del control de la luz solar

7. Experimento de seguimiento del control de la luz solar y el control del tiempo

8. Experimento de monitorización ambiental de módulos solares

(III) Experimento con el controlador de batería solar

1. Experimento de control de carga de la batería solar

2. Experimento de protección de carga y descarga del controlador

3. Experimento de prueba de voltaje y corriente de la batería

4. Experimento de control de entrada y salida de corriente de la batería

5. Experimento de medición de la temperatura ambiente del controlador

6. Experimento de control de la luz y el control del tiempo de salida del controlador

(IV) Experimento de aplicación de la energía solar

1. Experimento con ventilador solar de CA y CC

2. Experimento con farola solar

3. Experimento con luz de advertencia solar

4. Experimento con cargador solar

(V) Experimento con inversor solar fotovoltaico

1. Experimento de análisis del principio de funcionamiento del inversor

2. Experimento de prueba de tensión y corriente de salida

3. Experimento de estimación de la potencia de salida

4. Experimento de prueba del rango de tensión de entrada

5. Experimento de cálculo de la eficiencia de conversión
