GLCG-RB Plataforma integral de capacitación en detección y aplicación de sensores industriales

I. Descripción general del equipo

Esta plataforma integral de capacitación en detección y aplicación de sensores industriales utiliza un PLC como núcleo de la unidad de control principal y sensores industriales para la enseñanza. Los estudiantes pueden instalar y depurar circuitos de sensores en sitios de depuración industriales similares, lo que les permite comprender de forma clara y profunda el uso y la detección de diversos sensores en plantas industriales. Se puede utilizar para la enseñanza innovadora, para mejorar la enseñanza de sensores y para capacitar a los estudiantes en la selección de sensores industriales para su aplicación, análisis y diagnóstico de fallos.

Este banco experimental utiliza perfiles industriales de aluminio para construir un banco de capacitación. Su diseño de modelado se basa principalmente en diversos escenarios de aplicación a pequeña escala, y cada modelo se puede instalar de forma flexible en el banco. Está compuesto por módulos como sensores digitales integrados, sensores analógicos, sensores inteligentes, unidades de control eléctrico y bancos básicos de equipos. Los sensores de cada módulo utilizan sensores de grado industrial, que pueden formar un pequeño sistema de forma independiente. La conexión entre el sensor y el PLC, y el puerto de cableado, se puede conectar al panel mediante un conector rápido para facilitar su uso.

II. Características del dispositivo

1. Gran amplitud. Integra múltiples proyectos experimentales, como la enseñanza básica de PLC y la comprensión y el uso de sensores industriales.

2. Gran adaptabilidad. La profundidad y amplitud del experimento se pueden ajustar con flexibilidad según las necesidades, y la divulgación y el perfeccionamiento se pueden combinar orgánicamente según el progreso de la enseñanza.

3. Gran consistencia. Los dispositivos experimentales se seleccionan de forma razonable y están completamente equipados, de modo que los resultados de múltiples grupos de experimentos presentan una buena uniformidad, lo que facilita a los profesores la organización y la guía de la enseñanza experimental.

4. Gran intuitividad. Este dispositivo adopta una estructura que integra el conjunto y el módulo. Las tareas de cada módulo experimental son claras y su operación y mantenimiento son sencillos.

5. Gran escalabilidad. Este dispositivo puede completar el diseño de proyectos experimentales integrales e innovadores según las necesidades reales de la vida real o de la industria. III. Composición del equipo

1. Banco de trabajo para capacitación

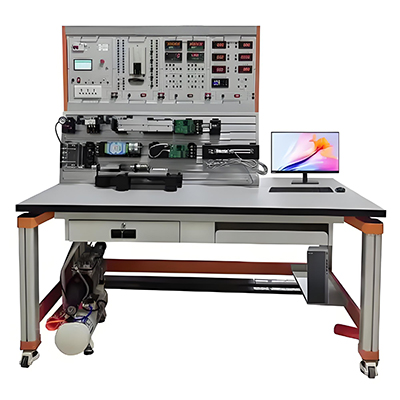

Esta plataforma integral de capacitación en detección y aplicación de sensores industriales está construida principalmente con perfiles de aluminio industrial. La mesa cuenta con ranuras en T regulares, lo que permite la instalación ajustable de componentes funcionales. Las ruedas se instalan en la parte inferior del banco de trabajo para facilitar el movimiento y la fijación de la estación de trabajo. Las dimensiones totales de un banco de trabajo son de aproximadamente 1600 mm de largo × 950 mm de ancho × 850 mm de alto. Cada equipo está equipado con dos computadoras que cumplen con los requisitos.

2. Unidad de control eléctrico

① Tarjeta de adquisición de datos:

Puede recopilar puntos de entrada y salida de señales analógicas digitales. El software de soporte tiene las siguientes funciones: adquisición de datos experimentales en tiempo real, procesamiento dinámico o estático y análisis de datos. 2. Controlador programable:

Configurado con PLC Siemens serie 1200, CPU1214C CC/CC/CC: fuente de alimentación: CC 20,4-28,8 V, área de almacenamiento de datos programable: memoria de programa de 150 KB; equipado con módulo de comunicación serie CM1241.

(1) Comunicación: Comunicación ProfiNET.

(2) Entradas digitales, salidas, entradas analógicas, contadores de alta velocidad: 14 DI (entrada CC de 24 V); 10 DQ (salida de transistor de 24 V CC); 2 AI (entradas analógicas de 0-10 V CC); admite hasta 6 contadores de alta velocidad.

(3) Número de puertos: 1 puerto Ethernet.

(4) Protocolos: protocolo de transmisión TCP/IP, comunicación de seguridad de usuario abierta, comunicación S7, servidor web, OPC UA: servidor DA y otros métodos de comunicación.

3. Interfaz hombre-máquina:

Configurado con pantalla táctil resistiva MCGS, adaptable a entornos industriales y compatible con manejo con guantes. (1) Tamaño: Pantalla LCD TFT de 7 pulgadas;

(2) Resolución: 800*480;

(3) Interfaz serie: RS232*1; RS485*1; compatible con el protocolo Modbus RTU;

(4) Puerto Ethernet: 10/100M adaptativo, compatible con el protocolo Modbus TCP;

④ Software de procesamiento de vídeo e imágenes:

Los datos recopilados por el sensor visual y el sensor de imagen se pueden procesar y analizar mediante software. Este software permite realizar diversas operaciones, como eliminación de ruido y filtrado, corrección de color, corrección geométrica, detección de bordes, análisis de textura, etc., sobre la imagen original.

⑤Sensores industriales:

Incluye diversos sensores industriales, como sensores de iluminación, sensores de temperatura y humedad, sensores infrarrojos piroeléctricos, sensores de gases combustibles, sensores de humo, sensores fotoeléctricos, sensores Hall, codificadores, módulos de lectura/escritura RFID, sensores de marcas de color, sensores visuales, sensores de flujo, sensores de nivel de agua, sensores de huellas dactilares, sensores de proximidad de metales y otros equipos de detección.

Objetos de control:

Equipado con diversos objetos actuadores, como luces rojas, verdes, amarillas y de otros colores, motores paso a paso (incluidos controladores), módulos de fuente de temperatura, pequeñas bombas de agua, etc., como componentes principales del sistema de control, convirtiendo las instrucciones de control en acciones físicas reales para el ajuste dinámico y el control adaptativo del sistema. IV. Experimentos de referencia

1. Experimento de iluminancia

2. Experimento de temperatura

3. Experimento de humedad

4. Experimento de alarma infrarroja

5. Experimento de alarma de gas combustible

6. Experimento de alarma de humo

7. Características y aplicaciones de los sensores fotoeléctricos

8. Características y aplicaciones de los sensores de inducción magnética

9. Características y aplicaciones de los sensores inductivos

10. Aplicación de codificadores

11. Aplicación de RFID

12. Características y aplicaciones de los sensores de marcas de color (reconocimiento de varios colores)

13. Sistema de código QR

14. Experimento de reconocimiento de vídeo e imágenes (color, forma, etc.)

15. Experimento de detección de caudal

16. Experimento de monitorización del nivel de agua

17. Experimento de reconocimiento facial

18. Experimento de reconocimiento de huellas dactilares

19. Experimento del interruptor fotoeléctrico

20. Experimento de detección de metales

21. Experimento de medición de velocidad
